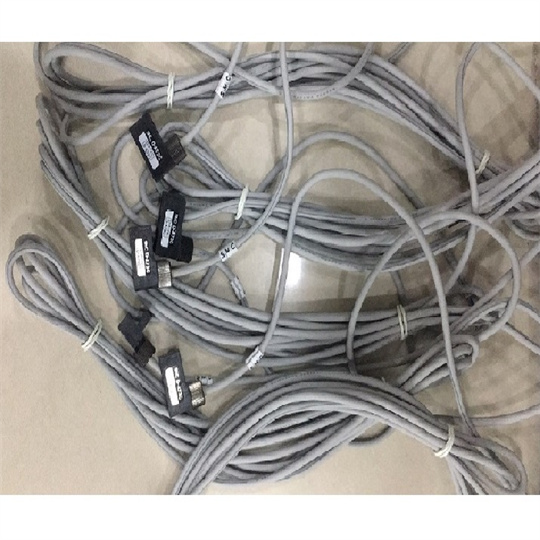

技术简介SMC磁性开关D-R731

产品说明:

磁性开关是将磁性开关装在气缸的缸筒外侧。气缸可以使各种型号的气缸,但缸筒必须是导磁性弱、隔磁性强的材料,如硬铝、不锈钢、黄铜等。在非磁性体的活塞上安装一个磁铁(橡胶磁铁或塑料磁铁)的磁环,随活塞移动的磁环靠近开关时,舌簧开关的两根簧片被磁化而相互吸引,触点闭合;当磁环移开开关后,簧片失磁,触点断开。出点闭合或断开时发出电信号(或使电信号消失),控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路,用树脂塑封在一个壳体内。

磁性开关锁紧在外侧的正确位置上。图b是将安装用钢带沟槽的轭架上,旋动安装螺钉,则磁性开关就被紧固在缸筒上。此固定方法安全,但紧固力不能过大,以防止拉长钢带反而不能固定,甚至拉断钢带。钢带安装时不要倾斜,否则受冲击返回至正常位置时便会松动。适用于无拉杆的中小型缸。

对于要将磁性开关安装在行程中间的情况(例如要使活塞在行程中途的某一位置停止),开关的安装位置可按照如下方法确定。在活塞应停止位置使活塞固定,让磁性开关在活塞的上方左右移动,找出开关开始吸合时的位置,则左右吸合位置的中间位置便是开关的灵敏度位置。磁性开关应固定在这个灵敏度位置。

当要将开关安装在行程末端时,为开关安装在灵敏度位置,对不同气缸,在样本上,都已经标出离侧端盖和无杆侧端盖的距离A和B。

磁性开关·使用注意事项


1)从安全考虑,两磁性开关的间距应磁滞距离大3mm。


2)磁性开关不得装在强磁场设备旁(如电焊设备等)。


3)两个以上气缸磁性开关平行使用时,为防止磁性体移动的相互干扰,影响检测精度,两缸筒间距离一般应大于40mm。


4)活塞接近磁性开关时的速度v不得大于磁性开关能检测的速度vmax。该速度vmax与磁性开关的小动作范围lmin、磁性开关锁带负载的动作时间tc之间的关系为:

产品型号:

ZM131H-K5LZ

MHL2-16D2

气管TL0806-20

SMC 储气罐 T20A1-T-X104

ZK2A10K5ALA-06

VND400D-25A

ASP630F-04-12S

EJ101H-030N

AL60-10-A

VND200D-15A

LEFB32T-1200

VFR4210-5DZB-04

KQ2T06-00A

3通电磁阀 VK334V-5G-01

CKG1A63-50YZ-P4DWSC

CKG1A63-100YZ-P4DWSC

MGPM40-25Z-M9NL

LVM155RHY-5A1U

CKG1B50-50YAZ

LEFB32T-1200

LEYG25MA-300

KQ2H06-02AS

KQ2H06-02AS

AL60-10-A

PFMV530-1
