产品简介：

日本SMC微型齿轮齿条式CRJ系列摆动气缸

型号：CRJU1-90-F8B

尺寸 1 1

摆动角度 90 90°

接管口位置 - 正面通口

磁性开关型号 F8B 无触点磁性开关, 直接出线式, 带指示灯, 2线式, 纵引出, 导线长0.5m, 适用电压：DC24V(DC10~28V)

磁性开关个数 - 2个 或 无

订制规格 - 标准

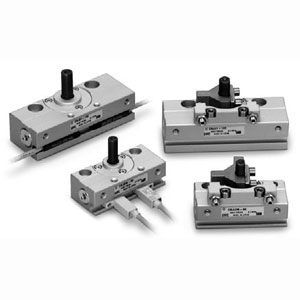

产品图片：

其他特性:

气缸通口尺寸 M3X0.5

精度 基本型

形式 气压式

内置磁环 无 / 内置磁环

安装件 基本型

使用流体 空气

通口螺纹的种类 M

轴形式 单轴:长轴:一面铣平

使用压力 0.15

高使用压力 0.7

角度调整范围 ±5

环境温度 0～60℃

给油 不给油式

允许动能 0.002

缸筒材质 铝合金

齿轮材质 不锈钢

端盖材质 铝合金

动作上稳定的摆动时间调整范围 0.1～0.5

缸径 Φ8
