产品简介:

德国festo摆动气缸DRRD-50-180-FH-Y9A

规格

50

摆角

180 deg

缓冲

内部液压缓冲垫，硬特性

内部液压缓冲垫

内部液压缓冲垫，正常型

安装位置

可选

结构特点

齿轮齿条

中间位置的大数量

1

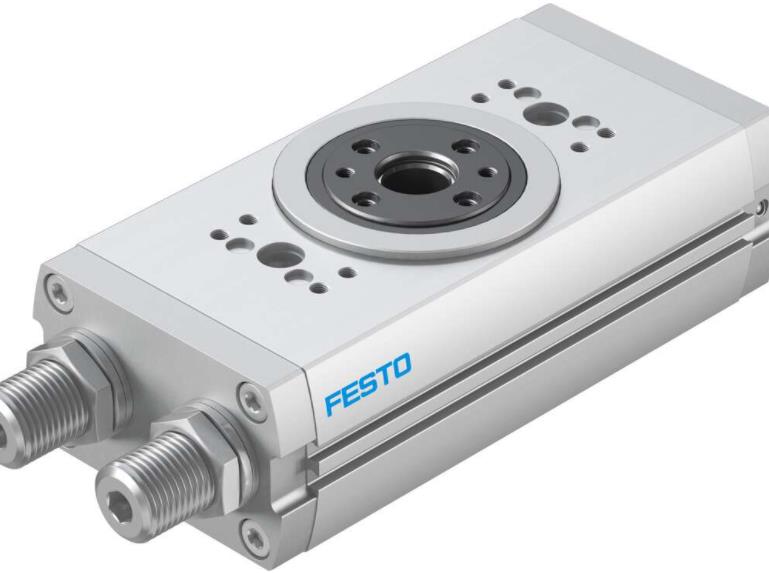

产品图片：

位置检测

通过接近开关

符号

00991265

工作压力

0.2 MPa ... 1 MPa

工作压力

2 bar ... 10 bar

工作模式

双作用

环境温度

-10 °C ... 60 °C

6bar 时理论扭矩

53 Nm

允许的转动惯量

2 kgm² ... 20 kgm²

安装方式

要么：

带通孔

通过内螺纹安装

气动接口

G1/4

材料说明

含有油漆润湿缺陷物质

RoHS 合规

驱动轴材料

回火钢

盖子材料

铝

阳极氧化处理

密封件材料

NBR

TPE-U(PU)

外壳材料

精制铝合金

光滑阳极氧化处理
