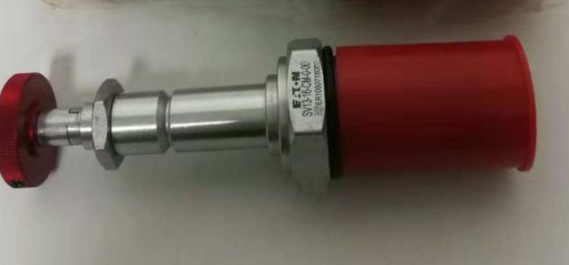

解析VICKERS伊顿插装阀SV13-12V-0-0-00

解析VICKERS伊顿插装阀SV13-12V-0-0-00

特点

●额定电磁线圈适合连续 工作。

阀座经硬质处理，耐用且泄漏。

可选线圈电压和终端。

高效湿式街铁结构。

插件电压可互换。

可选IP69K防水E型线圈。

整体模铸型线圈设计。

·额定流量达227l/min(6o uSgpm）。

·座阀和滑阀设计。

插装阀与我们所说的普通液压控制阀有所不同，它的通流量可达到1000L/min,通径可达200~250mm。

阀芯结构简单，动作灵敏，密封性好。

·标准插件腔孔。

·所有工作零件是钢件淬火,经过磨、珩,寿命长，泄漏少。

·针对灵活性*强和空间小的要求设计插件。

工业通用阀孔。

内部泄漏:在207 bar (3000 psi) 时为0.25毫升/分钟( 5滴/分钟)

温度范围: -40°C 至120°C ,标准丁腈橡胶密封

线圆额定负载:可在85%至115%的额定电压范围内连续工作

20°C时的线圈初始电流:标准线圈: 12 VDC时为1.67 安，115 VAC (全波整

流)时为0.18安。E型线圈: 12VDC时为1.7安; 24 VDC时为0.85安

小吸合电压: 207 bar (3000 psi)时为额定值的85%

过滤:参见9.010.1

介质:粘度介于7.4~420cSt ( 50~ 2000 ssu )的矿物油或具有润滑作用的合成油

安装:没有限制,参见9.020.1

DG4V 3S 2C M U H5 60

DG4V 3 2C M U H7 60

DG4V 3S 6C M U H5 60

DG4V 3 6C M U H7 60

DG4V 5 2AJ M U H6 20

DG4V 5 2CJ M U H6 20

DG4V 5 6CJ M U H6 20

DG5V 7 2A M U H5 40

DG5V 7 2A T M U H5 40

DG5V 7 2C M U H5 40

DG5V 7 2C T M U H5 40
