产品简介：

德国倍加福P+F旋转编码器附件耦合器 9401 8*8

-普遍适用于无齿隙旋转传输

-高效隔振

-井错位补偿

-扭转弹簧刚度

-复位力小

-无活动件

-非常坚固的结构

产品阐述

弹簧钢联轴器

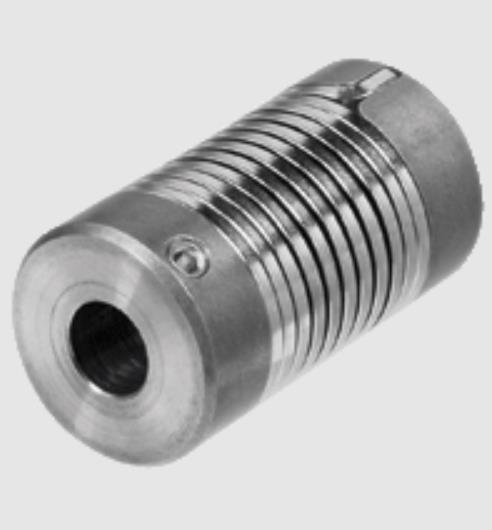

产品图片：

环境条件

工作温度 -30 ... 120 °C (-22 ... 248 °F)

机械规格

轴直径 d1 = 8 mm ， d2 = 8 mm

材料

弹簧 弹簧钢，镀镍

端件 压铸锌

质量 100 g

旋转速度 大 3000 min

大扭矩 1,5 Nm

紧固螺丝的紧固扭矩 1,2 Nm

径向偏移 大 ± 1,5 mm

轴向偏移 大 ± 1 mm

角度误差 大 ± 5 °

扭转角 扭矩为 0,75 Nm 传动轴视图

顺时针旋转方向 40 °

逆时针旋转方向 60 °
