产品简介：

日本SMC MRQ 系列 摆动气缸 型号 MRQFS40-75CA

●薄型气缸与摆动气缸一体化，可实现直线运动和摆动的复合运动

●可选择附带直进部气缓冲

●角度可调

安装形式 F 杆侧法兰型

尺寸 40 40mm

行程 75 行程 75mm

追记号 C 直进部带气缓冲

摆动角度 A 80°～100°

规格 - 标准规格

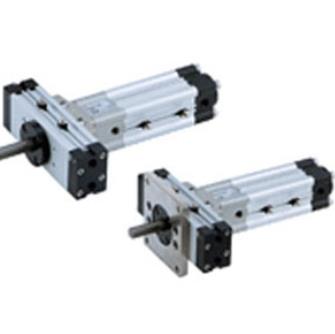

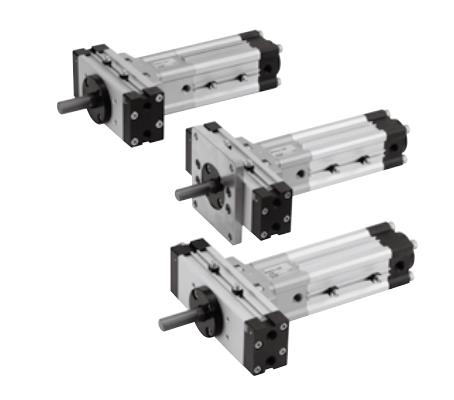

产品图片：

磁性开关的型号 - 无磁性开关(内置磁环)

磁性开关的个数 - 摆动:2个;直进:2个

订制规格 - Rc1/8

其他特性：

气缸通口尺寸 1/8

精度 基本型

形式 气压式

内置磁环 内置磁环

使用流体 空气

缓冲形式 无缓冲

使用压力 0.15

高使用压力 0.7

角度调整范围 ±5

环境温度 0～60℃

给油 不给油式

允许动能 0.028

缸筒材质 铝合金

齿轮材质 碳钢

端盖材质 铝合金
