M-SEW6带电磁起动的直动式方向座阀，它控制流体的启动、停止和方向。

特点:

——更换线圈时，不必打开耐压密闭腔体

——电气连接作为单个连接

——手动应急操作，可选

——位置感应开关和接近传感器(无触点)

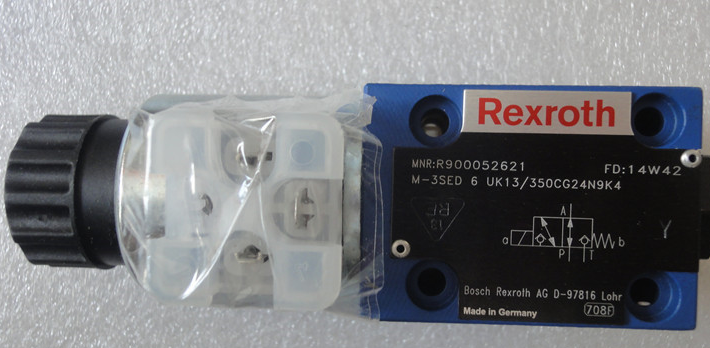

材料号： R900051053

有用接口数   3   3 个可用接口

产品类型   SED   换向座阀 带电磁铁操作（在油中切换）

通径   10   通径 10,Qmax = 约 40 L/min  Pmax = 350 bar

接口图按 DIN24 340 A 型，ISO 4401 和 CETOP-RP 121 H

注意:

在 2 位 3 通换向座阀中，油口 B 和 TB 为盲沉孔。

在 2 位 4 通换向座阀中，油口 TB 为盲沉孔。

阀芯   UK   UK 阀芯

系列   1X   系列 10 至 19，安装和连接尺寸不变

工作压力   350   工作压力350 bar

电磁铁 / 先导阀   C   湿式电磁铁（在油中切换）带可拆卸线圈

电压   G24   直流电压24 V

辅助操作装置   N9   配有隐蔽式手动应急操作装置（标准）

注意！

• 二位三通方向座阀具有“阀芯负遮盖”。因此，必须始终连接油口 T。这意味着，在切换过程中（从一个阀座开始打开到另一个阀座关闭）油口 P–A–T 相互连接。然而，此过程在很短时间内即可完成，因此在几乎所有使用情况下都无关紧要。

• 手动应急操作 (10) 允许在不给线圈通电的情况下切换阀。

• 要确保不过的 流量！如果适用，可插入 用于 流量限制的节流插件（请参阅功能说明）。型号 M-3SEW 6 U …

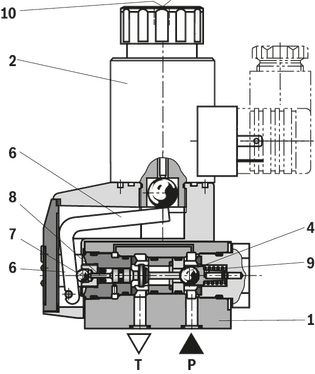

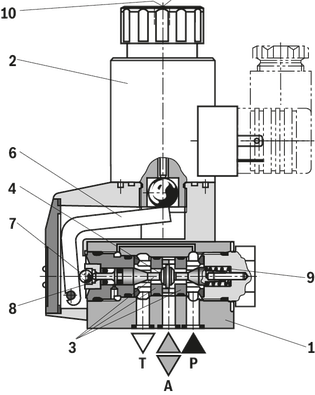

型号 M-2SEW 6 N …

二位四通方向座阀

通过二位三通方向座阀下方称为 Plus-1 板的叠加阀板，可实现二位四通方向座阀的功能。
