系列 16：直径 8、10、12 毫米

24 系列：ø 16、20、25 mm - 磁性

25 系列：ø 16、20、25 mm - 磁性，缓冲

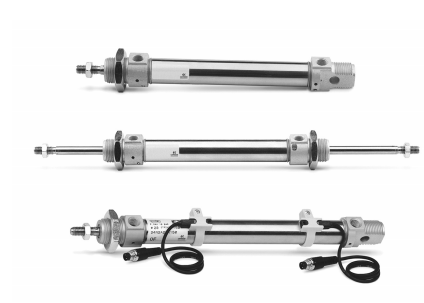

系列 16、24 和 25 微型气缸是

根据欧洲设计

标准规格 CETOP RP52-P 和

DIN/ISO 6432。

材料的选择和其他设计

功能提供了基础

种类齐全的多功能和非常

的气缸。

压接料筒的方法

在头部和帽子确保所有

零件完全对齐。由于

系列 16 和 24 可以在非常

高速，保险杠连接到

活塞作为标准，以减少

噪音和磨损造成的高

冲击载荷。

系列 24 和 25 适用于

安装磁性接近开关。

25 系列有一个可调节的气动

缓冲垫和磁性活塞。

各种安装附件是

可用于使气缸

在各种应用中发挥作用。

»»单作用和双作用

»»符合 CETOP RP52-P 标准和

ISO 6432 标准

»»不锈钢缸筒及活塞杆

»»阳极氧化铝合金端盖

结构形式法兰式

工作方式单作用或双作用

材料铝端盖，不锈钢缸筒及活塞杆，聚氨脂密封件

安装方式螺母，法兰，脚架，耳轴

行程缸径 8, 10 mm: 10 ~ 250 mm

缸径 12 mm: 10 ~ 300 mm

缸径 16 mm: 10 ~ 600 mm

缸径 20, 25 mm: 10 ~ 1000 mm

缸径16 系列: 8, 10, 12

24 和 25 系列: 16, 20, 25

工作温度0° ~ 80°C (干燥空气为 -20°C)

» 单作用和

双作用

» CETOP RP52-P DIN/ISO 6432

» 不锈钢棒和桶

» 阳极氧化铝

端块

16N2A10A025 24N2A25A250

16N2A10A040 24N2A25A300

16N2A10A050 24N2A25A320

16N2A10A080 24N2A25A400

16N2A10A100 24N2A25A500

16N2A10A125 25N2A16A010

16N2A10A160 25N2A16A025

16N2A10A200 25N2A16A040

16N2A12A010 25N2A16A050

16N2A12A025 25N2A16A080
