产品作用:

总线耦合器用于连接 KLxxxx、KSxxxx 和 KMxxxx 系列可扩展的模块化总线端子模块与相应的现场总线系统。总线耦合器能够监测和控制所连接的总线端子模块运行情况。多功能模拟量总线端子模块可通过 KS2000 组态软件根据具体应用进行设定。

标准型总线耦合器构成一个节点，它由一个总线耦合器、（1 至 64 个）任意数量的端子模块和一个总线末端端子模块组成。除了数字量信号类型之外，“经济增强型”总线耦合器还可支持所有其它类型。通过 K-bus 扩展，多可连接 255 个总线端子模块。“紧凑型”总线耦合器的外形结构非常紧凑；通过端子模块总线扩展，多可连接 255 个总线端子模块。

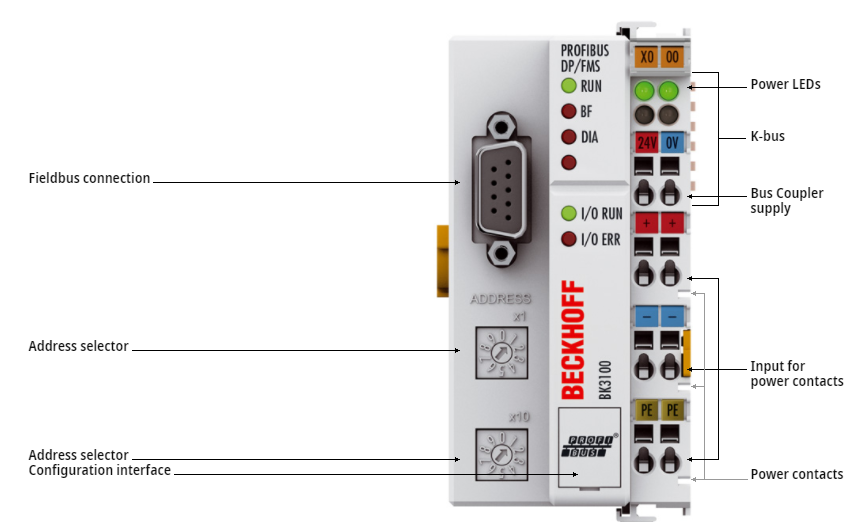

BK3100 总线耦合器将 PROFIBUS 系统连接到可以以模块化方式扩展的电子端子块。 一个单元由总线耦合器、任意数量的多 64 个端子和一个末端端子组成。

总线耦合器识别连接的端子并自动生成输入/输出与过程映像字节的关联。 输入/输出信号插入一个字节 (LSB) ，从左侧开始。 总线耦合器在该字节中插入更多信号。 输入和输出明显分开。 如果输入或输出的数量过 8 位，总线耦合器会自动开始另一个字节。

总线耦合器的倍福 GSE 和类型数据文件支持总线端子模块选项，并且可以加载到相应的主配置软件中，以方便规划和设计。 可以通过 GSE 和类型数据文件选择总线耦合器的各种配置和参数。

每个 24 V DC 的系统和现场电源直接在耦合器上提供。 连接的总线端子模块由所提供的系统电压提供通信所需的电流。 现场电源通过高达 10 A 的电源触点传送到各个 I/O 组件。在 EtherCAT 网络中，EK1120 耦合器可以安装在以太网信号传输部分 (100BASE-TX) 的任何位置——除了直接安装在 转变。 EK9000 和 EK1000 耦合器适用于交换机。

YS型号:

AM3052-1H00-0000

AM8021-0B10

AM8033-0E20-0000

AM8042-1J10-0000

AM8043-0K11-000

AS1030-0000

AX5112-0000-0200

AX5203-0000-0020

AX5203-0000-0200

AX5206-0000-0200

BK3100

BX3100-0000

C6930-0030

CU8802-0000

CX1010-0011
