应用参数:

与所有其他 Beckhoff 控制器一样，TwinCAT 自动化软件是参数化和编程的基础。 BX 设备根据的 IEC 61131-3 标准以编程语言 IL、FBD、LD、SFC 或 ST 进行编程。因此，用户可以使用熟悉的 TwinCAT 工具，例如PLC 编程接口、系统管理器和 TwinCAT Scope。可选择通过串行端口 (COM1) 或通过 Beckhoff FC310x PC 现场总线卡通过现场总线交换数据。

也使用 TwinCAT 进行配置。现场总线接口、SSB 总线和实时时钟可以通过系统管理器进行配置和参数化。系统管理器可以读取所有连接的设备和总线端子。参数化后，配置通过串行接口保存在 BX 上，以后可以再次访问。

BX3100 总线端子控制器具有一个 PROFIBUS 从接口，可自动检测高达 12 Mbaud 的波特率，以及一个用于地址分配的地址选择开关。多可以与控制器交换 244 字节的输入和 244 字节的输出。

与所有其他 Beckhoff 控制器一样，TwinCAT 自动化软件是参数化和编程的基础。 BX 设备根据的 IEC 61131-3 标准以编程语言 IL、FBD、LD、SFC 或 ST 进行编程。因此，用户可以使用熟悉的 TwinCAT 工具，例如PLC 编程接口、系统管理器和 TwinCAT Scope。可选择通过串行端口 (COM1) 或通过 Beckhoff FC310x PC 现场总线卡通过现场总线交换数据。

也使用 TwinCAT 进行配置。现场总线接口、SSB 总线和实时时钟可以通过系统管理器进行配置和参数化。系统管理器可以读取所有连接的设备和总线端子。参数化后，配置通过串行接口保存在 BX 上，以后可以再次访问。

一个单元由带有多达 64 个总线端子和一个总线终端端子的 BX3100 总线端子控制器组成。使用终端总线扩展系统，多可以连接 255 个总线终端。控制器通过 COM1 或 FC310x PC 现场总线卡的 PROFIBUS 接口进行编程。

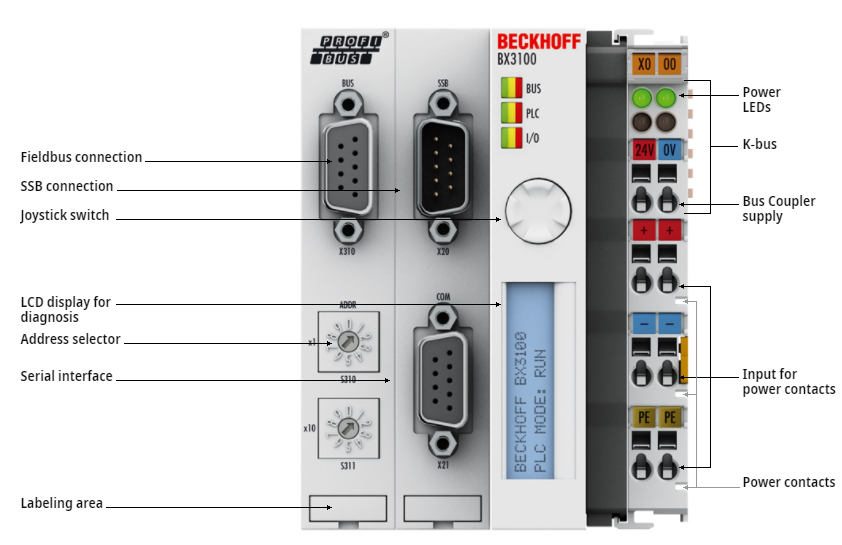

BX 系列总线端子控制器在设备和性能方面位于 BC 系列总线端子控制器和 CX 系列嵌入式 PC 之间。 BC 和 BX 的主要区别在于 BX 更大的内存和扩展的接口。此外，还集成了两个串行接口，用于编程和连接更多串行设备。该设备本身包括一个发光的液晶显示器，两行每行 16 个字符，一个操纵杆开关和一个实时时钟。其他外围设备，例如显示器，可通过集成的 Beckhoff 智能系统总线 (SSB) 连接。

BX 系列特别适用于模块化机器概念。在网络内，总线端子控制器可以通过现场总线接口与其他系统部件交换数据。实时时钟支持分散的应用程序，其中星期几或时间起着重要作用。该系列的应用领域与 BC 系列相似，但由于内存更大，BX 可以执行更复杂和更大的程序，并且可以在本地管理更多数据（例如历史和趋势数据记录），然后依次通过现场总线获取。
