产品作用:

BX3100 总线端子控制器具有一个 PROFIBUS 从接口，可自动检测高达 12 Mbaud 的波特率，以及一个用于地址分配的地址选择开关。多可以与控制器交换 244 字节的输入和 244 字节的输出。

一个单元由带有多达 64 个总线端子和一个总线终端端子的 BX3100 总线端子控制器组成。使用终端总线扩展系统，多可以连接 255 个总线终端。控制器通过 COM1 或 FC310x PC 现场总线卡的 PROFIBUS 接口进行编程。

BX 系列总线端子控制器在设备和性能方面位于 BC 系列总线端子控制器和 CX 系列嵌入式 PC 之间。 BC 和 BX 的主要区别在于 BX 更大的内存和扩展的接口。此外，还集成了两个串行接口，用于编程和连接更多串行设备。该设备本身包括一个发光的液晶显示器，两行每行 16 个字符，一个操纵杆开关和一个实时时钟。其他外围设备，例如显示器，可通过集成的 Beckhoff 智能系统总线 (SSB) 连接。

BX 系列特别适用于模块化机器概念。 在网络内，总线端子控制器可以通过现场总线接口与其他系统部件交换数据。 实时时钟支持分散的应用程序，其中星期几或时间起着重要作用。 该系列的应用领域与 BC 系列类似，但由于内存更大，BX 可以执行更复杂和更大的程序，并且可以在本地管理更多数据（例如历史和趋势数据记录），然后 依次通过现场总线获取。

系统总线 16 位 ISA (PC/104)

通过电源模块进行 I/O 连接（E-bus、K-bus、K-bus/IP-Link）

通过系统总线供电（通过 CX1100-xxxx 电源模块）

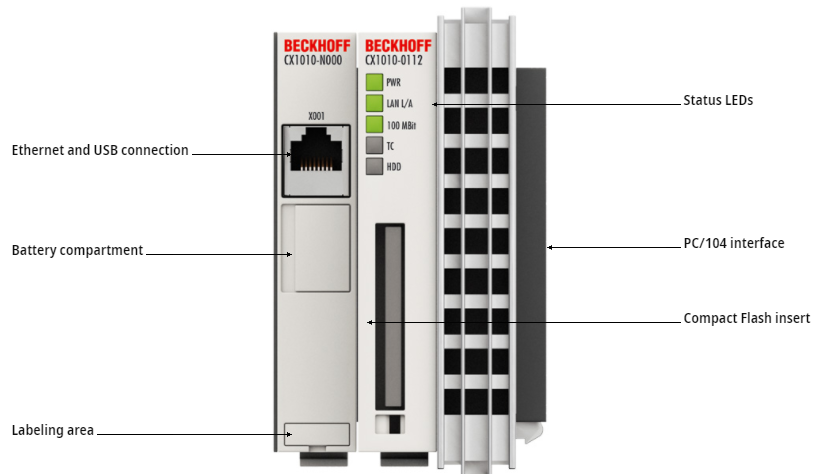

CX1010 CPU 模块是 CX 系统的基本模块。它包括两个实施级别的 CPU 和内部闪存，并提供了以紧凑型闪存格式 II 操作附加存储介质的选项。以太网接口是基本配置的一部分。所有其他 CX 系列组件都可以通过两侧可用的 PC/104 接口进行连接。 CPU 模块可以配备不同的硬件和软件选项：操作系统可以是 Windows Embedded CE 6 或 Windows Embedded Standard 2009

CX1010 的基本配置包括一个 128 MB 紧凑型闪存卡。 TwinCAT 2 自动化软件将 CX1010 系统转换为的 PLC 和运动控制系统，可以在有或没有可视化的情况下进行操作。其他系统接口或现场总线连接可以添加到基本 CPU 模块。被动冷却模块包含在供货范围内。 CPU 模块需要 CX1100 型电源模块。

产品型号:

EL1008

EL1014

EL1018

EL1262

EL1809

EL2004

EL2262

EL2502

EL2809

EL4022

EL6632

EL7211

EL7211-0010

EL9011

EL9400

EL9576

ELM3104

KL1002

KL1164
