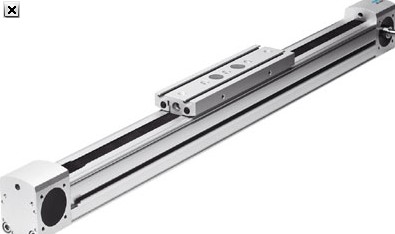

DGE-8-ZR德国FESTO带齿带的直线驱动轴
3) 在速度为0.2m/s时测量所得
工作和环境条件
规格8 12 18 25 40 63
环境温度[° C] –10 …+40
防护等级IP40
重量[kg]
规格8 12 18 25 40 63
行程为0 mm时的基本重量1) 0.237 0.31 0.862 1.89 6.05 23.2
每100 mm行程的附加重量0.05 0.08 0.16 0.32 0.51 1.8
驱动单元有多种连接方式
安装附件品种齐全，可用于
多轴组合
非常适合与马达控制器组合
、坚固的导轨
具有多种安装方式和附件可供
选择，适应能力强
结构特点齿形带式电-机驱动轴
安装位置任意位置
较大工作行程1) [mm] 1 …650 1 …1000 1 …1000 1 …30002) 1 …40002) 1 …45002)
较大工作负载[kg] 1.5 3 6 20 50 120
较大进给力Fx [N] 15 30 60 260 610 1500
较大驱动力矩[Nm] 0.08 0.18 0.5 2.6 9.7 42
较大空载驱动力矩3) [Nm] 0.05 0.08 0.2 0.5 1.0 4.5
较大速度[m/s] 1 1.5 2 5 5 5
重复精度[mm] ±0.08 ±0.1
1) 总行程=工作行程+ 2x行程保留值
2) 特殊长度可根据需要进行定制
DGE-8-ZR德国FESTO带齿带的直线驱动轴
