使用说明博世力士乐先导式比例方向插装阀FESX 32 CA-1X/320LZ4M

使用说明博世力士乐先导式比例方向插装阀FESX 32 CA-1X/320LZ4M

产品简介：

德国博世力士乐rexroth先导式比例方向插装阀FESZ系列

型号:

FESX 32 CA-1X/320LZ4M

材料编号：

0811402614

产品特征：

油路块安装技术中的先导式二通比例节流阀

安装尺寸符合 DIN ISO 7368

节流阀芯电动位置控制

可双向流通

如果断电或电缆中断，节流阀芯将自动进入阀座位置，并阻止双向流动

与一个压力平衡阀一起可以应用于压力补偿式流量闭环控制

用于外部模拟电子元件

电气

型号

FES

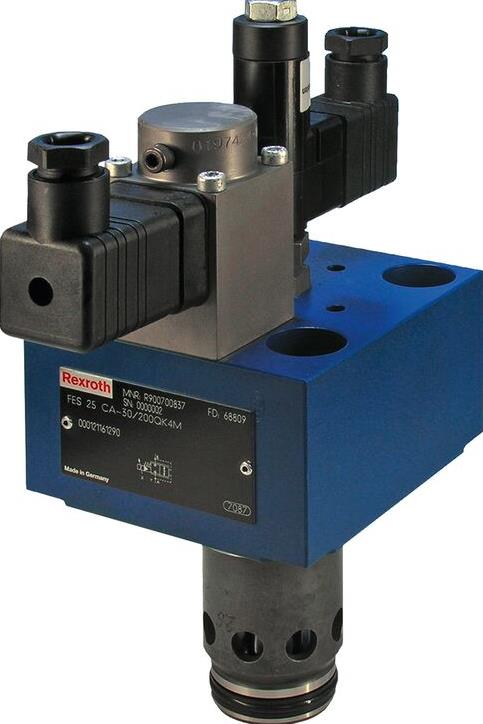

产品图片：

电压类型

直流电压

额定电流

mA

1000

电磁线圈电阻

大高温值

Ω

19.3

防护类型，符合 EN 60529

IP65（如果使用的是适合且正确安装的连接插头。）

感应

mH

6 ... 8

振荡器频率

kHz

2.5

电气位置测量系统

差动节流

0811402614  稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

安全保护作用：系统正常工作时，阀门关闭。

只有负载过规定的极限（系统压力过调定压力）时开启溢流，进行过载保护，

使系统压力不再增加（通常使溢流阀的调定压力比系统高工作压力高10%～20%）。

实际应用中一般有：作卸荷阀用，作远程调压阀，作高压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。

对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。

液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用

可用于远距离控制水电站油、气、水管路系统的通断。常用于夹紧、控制、润滑等油路。

有直动型与先导型之分，多用先导型。液压阀是一种用压力油操作的自动化元件，它受配压阀压力油的控制，通常与电磁配压阀组合使用
