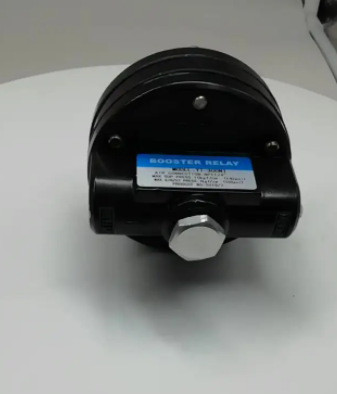

永泰YTC气动放大器YT-310N2温度范围

永泰YTC气动放大器YT-310N2温度范围

1、工作环境温度: -25~ 55C

2、相对湿度: 5~95%

3、气源压力: 0. 14MPa(标准)、0. 25MPa、0. 4MPa;大0. 7MPa

4、信号范围: 20-100KPa、 40-200KPa、80-240KPa; 大500KPa

增速器与薄膜执行机构配套时，可用于20-100KPa、40-200KPa、80-240KPa信号范围，当与活塞式执行机构配套时，可用大信号为0.5KPa。

5、信号与输出传送比: 1: 1

6、空气流量:≥10NM3/h(在气源0.14MPa,输入信号为100KPa状态下的流量)

7、耗气量:≤90NL/h

8、气源接口: NPT1/2"

YT-320P1、YT-320P2、YT-320P3、

YT-305N1、YT-305N2、YT-305N3、

YT-305P1、

YT-305P2、YT-305P3、YT-315N1、

YT-315N2

YT-315N3、YT-315P1、YT-315P2、

YT-315P3

YT-300系列气动放大器按力平衡原理设计。

它由端盖、环室、膜片组件、阀芯组件、阀体组件等组成。

(见图)输入信号进入膜室作用膜片组件

产生位移,从而改变阀芯与阀座的开度,使输出信号相应变化，

输出信号的变化在膜片组件上实现反馈，直至输入信号与输出信号相平衡，此时

增速器具有稳定的输出值。
