产品简介：

日本SMC-CY1L 系列 磁偶式无杆气缸 滑尺型/球轴承

型号 CY1L15H-310B-A73L

●节省空间气缸，磁偶式构造，应用广泛

缸径 15 缸径 15mm

通口螺纹的种类 - Rc

磁石保持力的种类 H 高保持力

气缸行程 310 310

调整形式 B 带液压缓冲器2个

磁性开关型号 A73L 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 纵引出, 导线长3m, 适用电压：DC24V,AC100V

磁性开关个数 - 2个 或 无

订制规格 - 标准

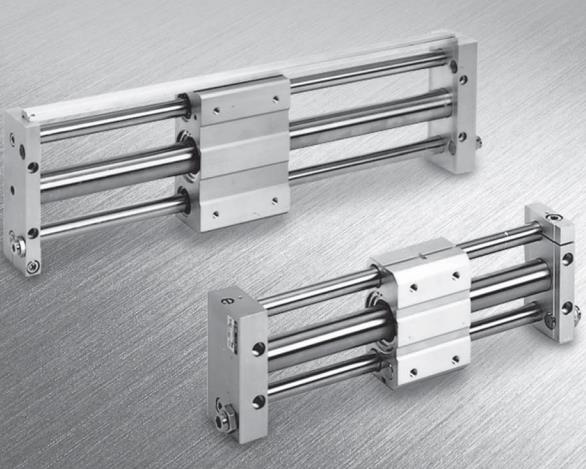

产品图片：

其他特性：

配管连接口径 M5X08

导轨形式 滑块型/球轴承

动作方式 双作用

使用流体 空气

缓冲形式 两侧液压缓冲

使用压力 0.18

高使用压力 0.7

耐压力 1.05

环境温度 -10～60℃

给油 不给油式

行程长度允许差 0～+1.4

使用活塞速度 50～500

保持力 137

配管形式 集中配管型

缸筒材质 不锈钢

端盖材质 铝合金

活塞材质 黄铜
