产品简介：

德国Phoenix电源模块CAPAROC PM PN

1110986

电源模块带PROFINET接口，用于为CAPAROC设备断路器系统供应12 V DC或24 V DC。额外的系统接口可用于与电源进行通信。适用于通过CAPAROC汇流条进行DIN导轨安装。

产品属性：

产品类型设备断路器

插槽数目4

绝缘特性

工作电压10 V DC ... 30 V DC

额定电压12 V DC

24 V DC

保护等级III

污染等级2

标称工作电流IN45 A DC (总电流入口)

额定过电压0.5 kV

分断方法E (电子)

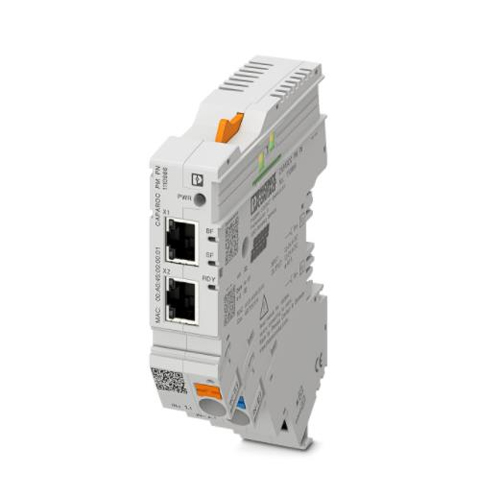

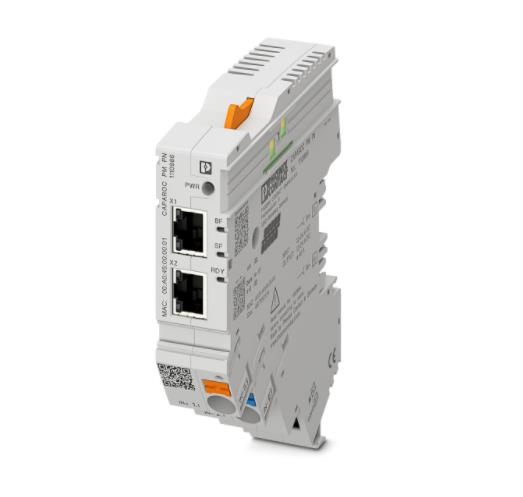

产品图片：

反馈电阻大 35 V DC

功耗典型值 2 W (24 V时无负载)

< 3.6 W (40 A时)

1760834.9 h (40 °C，34.25 %负载时)

601892.76 h (在35 °C下，100 %负载时)

电压压降0.048 V (40 A时)

温度衰减45 A (在 35°C时的总电流)

40 A (40°C时的总电流)

15 A (50 C时的总电流)

介电强度35 V DC (负载电路)

效率> 99 %

闭路电流 I0典型值 85 mA (24 V时无负载)

MTBF (IEC 61709, SN 29500)3985174.15 h (25 °C、21 %负载时)
