产品简介：

德国倍加福P+F带跳闸值的变频器KFD2-UFC-Ex1.D

-电流输出 0/4 mA ... 20 mA

-继电器触点和晶体管输出

-启动覆盖

-线路故障检测 (LFD)

一般规格

信号类型 数字输入

界面

编程接口 编程插座

环境条件

环境温度 -20 ... 60 °C (-4 ... 140 °F)

机械规格

防护等级 IP20

输出一、二 信号，继电器

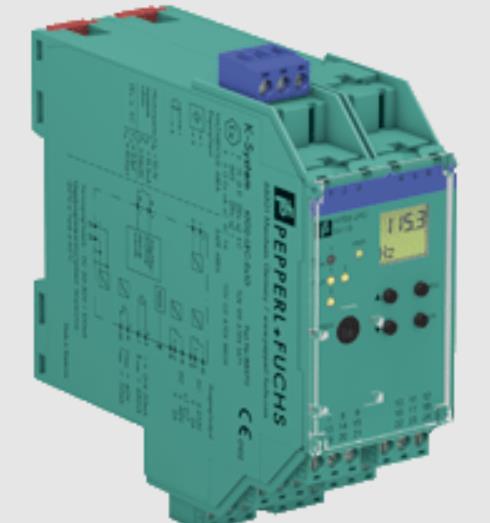

产品图片：

接触加载 253 V AC / 2 A / cos φ ≥ 0.7；40 伏直流 / 2 安

机械寿命 5 x 10 7个开关周期

通电/断电延迟 大约 20 毫秒 / 大约 20 毫秒

输出三 电子输出，无源

接触加载 40 伏直流

联系 螺丝端子

的 300克

指标/设置

显示元素 LED , 显示器

控制元件 控制面板

信号电平 1 信号：(L+) - 2.5 V（50 mA，防短路/过载）

0 信号：关闭（关断电流 ≤ 10 µA）

输出四 模拟

当前范围 0 ... 20 mA 或 4 ... 20 mA

开环电压 大限度。24 伏直流

测量范围 0.001 ... 5000 赫兹

解析度 测量值的0.1%，≥0.001Hz

准确性 测量值的 0.1%，> 0.001 Hz

测量时间 < 100 毫秒

加载 大限度 650Ω

故障信号 下限 I ≤ 3.6 mA，上限 ≥ 21.5 mA（符合 NAMUR NE43）
