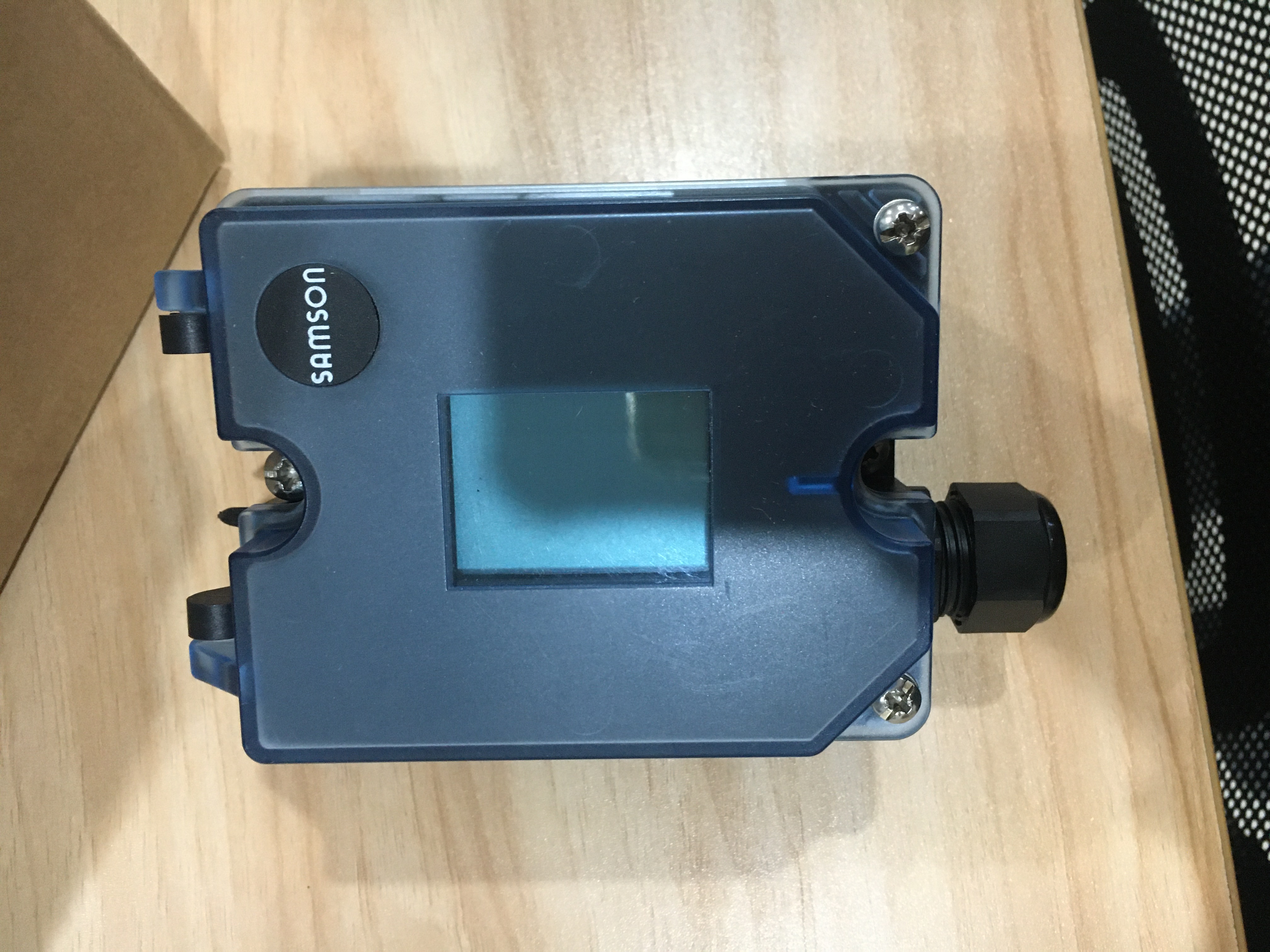

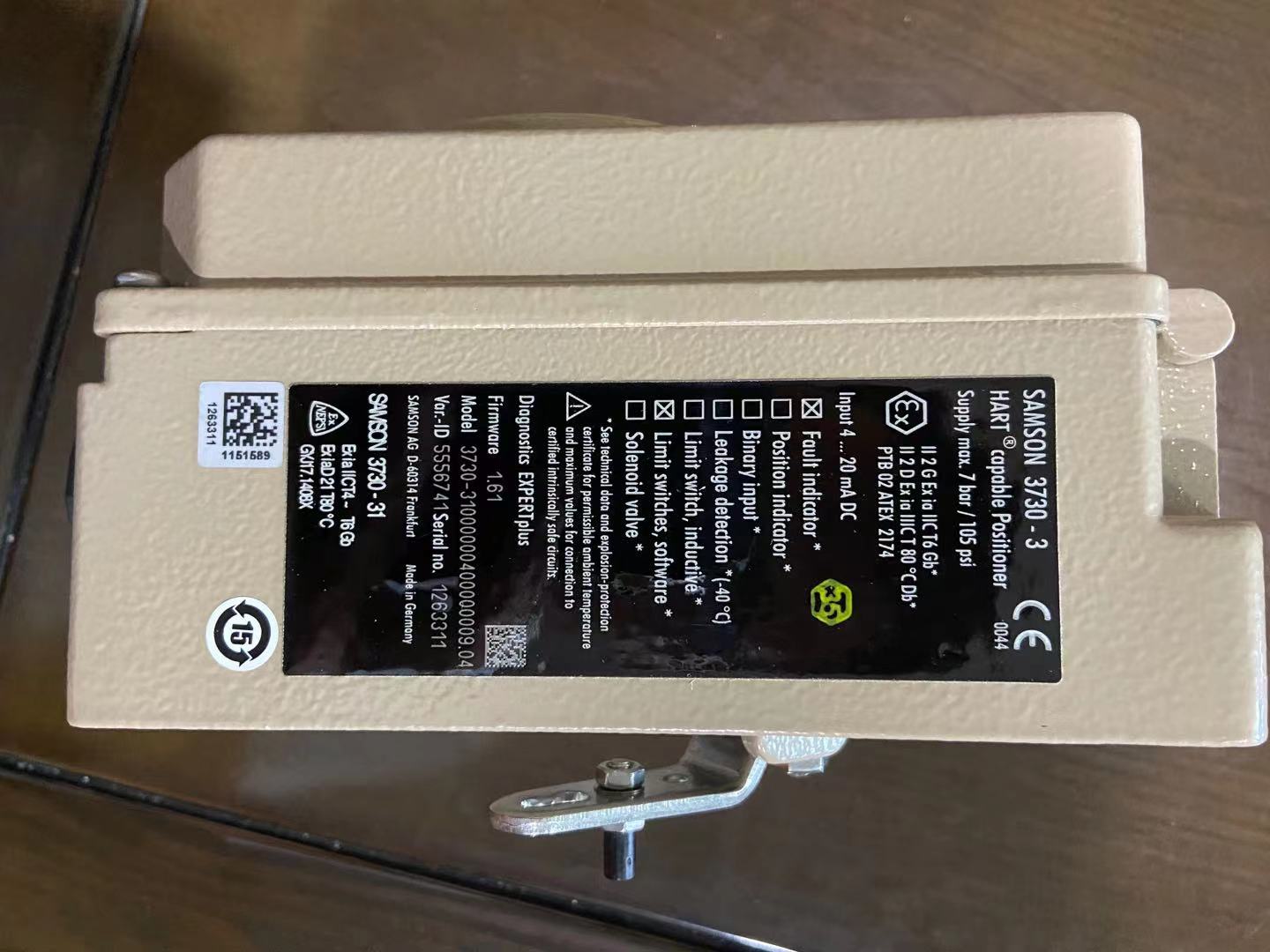

浅谈samson萨姆森3730-31001000400000009.03定位器

浅谈samson萨姆森3730-31001000400000009.03定位器

气动阀门定位器的输入信号是标准气信号，电气阀门定位器的输入信号是标准电流或电压信号；

按动作的方向可分为单向阀门定位器和双向阀门定位器，单向阀门定位器用于活塞式执行机构时，

阀门定位器只有一个方向起作用，双向阀门定位器作用在活。

萨姆森阀门定位器3755-11000000000000.00

萨姆森阀门定位器3776-01203110111000000

3372-02121111310000000.01

3730-50000000100000000.03

3730-100000000000000.02

3730-31000000400000009.03

萨姆森阀门定位器4763-01200121000000.0

萨姆森阀门定位器4763-01200321000000.04

阀门定位器的基本组成:电子行程传感器系统、模拟i/p转换器及气动放大器、带微处理器的电子单元。

行程，可调 直接装配到3277型气动执行机构： 3.6 至 30 mm

按IEC 60534-6-1标准装配连接： 3.6 至 200 mm

装配到角行程气动执行机构： 24O 至 100 O开启角

行程范围 可调 在已初始化的行程/开启角度 · 大可调比为1：5

输入控制信号 信号范围 4 至 20mA · 二线制带反向保护 · 小量程 4mA

传送时间 大240秒，用软件个别调整排气和气源

作用方向 可逆

耗气量 静态 与气源压力无关，约110 ln/h

气动执行机构加压 在△P = 6巴：8.5m3

(N)/h · 在△P = 1.4巴：3.0m3

(N)/h · Kvmax(20o 输出气量 C) = 0.09

气动执行机构泄压 在△P = 6巴：14.0m3

(N)/h · 在△P = 1.4巴：4.5m3

(N)/h · Kvmax(20o

C) = 0.15

允许环境温度 -20 至+80 o C · 带金属密封接头-45 至+80 o C

防爆型按EC检定证书中的限值

W 静态破坏限值 100mA

小电流 用于显示：3.6mA · 用于操作：3.8mA

气源 气源压力 1.4 至 7 巴（20 至 105 psi）

空气质量按

ISO 8573-1（2001）

大颗粒尺寸和密度：4级 · 含油量：3级

露点：3级或必须于预期的环境温度10K

萨姆森阀门定位器4763-10110031110.03

萨姆森阀门定位器4763-11100111000000.04

萨姆森阀门定位器3372-02121111310000000.01

萨姆森阀门定位器3725-0000000000.00

萨姆森阀门定位器3730-11000000000000000.04

萨姆森阀门定位器3730-30000000400000000.03

浅谈samson萨姆森3730-31001000400000009.03定位器
