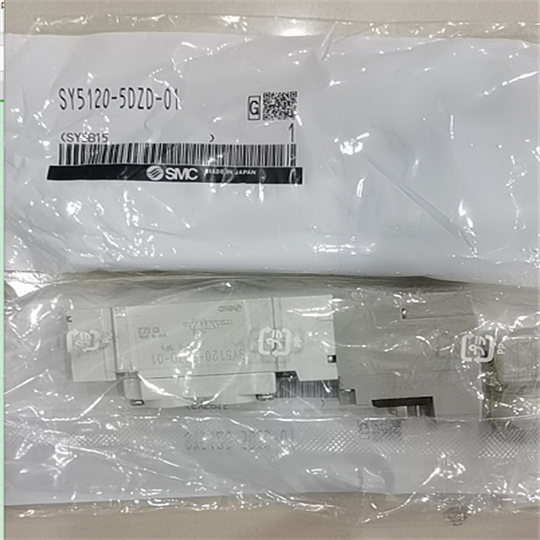

SY5120-5DZD-01 SMC五通电磁阀

SY5120-5DZD-01 SMC五通电磁阀

SY3000·5000·7000·9000 系列 5通电磁阀 直接配管型 单体

smC SY系列的电磁阀YS

SMC SY系列先导式五通电磁阀性能特点

1)SMC SY电磁阀体积小，流体能力大。由于体积小，孔也小，故要求空气质量高。

2)SMC SY电磁阀电磁头行程短，启动电流小，发热少。功率，对于DC24V，电流仅为21mA，可编程控制器来的信号可直接驱动。由于功耗小，开关元件小型化，故成本也。

3)SMC SY电磁阀采用了新颖的先导阀结构，改善了主阀的换向性能，增大了复位力，故阀的性高，寿命可以达到5000万次。

●3通阀和5通阀可混合安装

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

字段描述

系列 5 SY5000

机能 1 2位单电控

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 D DIN型插座式

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

A·B接管口径 01 1/8

螺纹的种类 - Rc

托架 - 无

订制规格 - 标准

CE对应 - -

其他特性

阀体形式 非插入式

配管种类 直接配管型

密封方式 弹性密封

先导方式 内部先导式

P,R通口接管口径 1/8

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP65

高使用压力 0.7 MPa

使用压力 0.15 MPa

大动作频率 5 Hz

响应时间 26 ms

消耗功率 0.45 W

环境温度及使用流体温度 -10～50℃

SY5120-5DZD-01 SMC五通电磁阀
