产品简介：

德国P+F倍加福开关量输入安全栅/开关放大器 KCD2-SOT-Ex2

-可逆操作模式

-线路故障检测 (LFD)

-外壳宽度 12.5 毫米

-SIL 2 (SC 3) 符合

一般规格:

信号类型 数字输入

功能安全相关参数

安全完整性等级 (SIL) SIL 2

系统能力（SC） SC 3

供应

联系 电源轨或端子 9+、10-

额定电压 19 ... 30 伏直流

波纹 ≤ 10 %

额定电流 30 ... 20 毫安

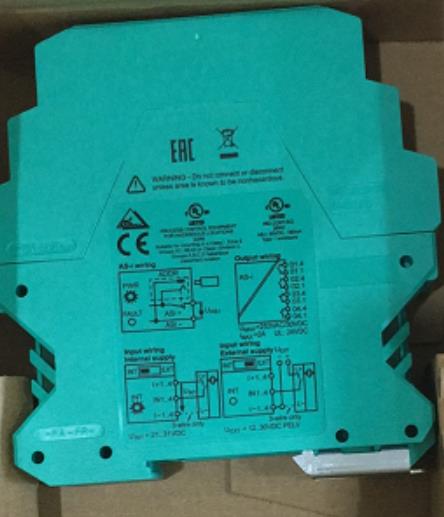

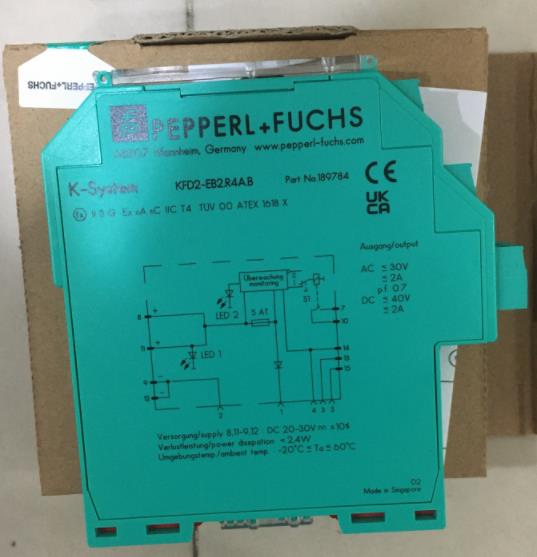

产品图片：

功耗 ≤ 800 mW，包括输出中的大功耗

输入

连接侧 场边

联系 端子 1+、2-；3+, 4-

额定值 符合。符合 EN 60947-5-6 (NAMUR)

开路电压/短路电流 大约 10 V DC / 约 8毫安

开关点/开关滞后 1.2 ... 2.1 mA / 约 0.2毫安

连接侧 控制端

联系 5、6号航站楼；7、8

线路故障检测 断线I ≤ 0.1 mA，短路I ≥ 6.5 mA

脉冲/暂停比 分钟。100 微秒/分钟。100 微秒

输出

额定电压 30 伏直流

额定电流 50毫安

响应时间 ≤ 200 微秒

信号电平 1 信号：（外部电压）- 大 3 V。对于 50 mA

0 信号：阻塞输出（断态电流 ≤ 10 µA）

输出我 信号 ; 晶体管

机械规格:

防护等级 IP20

联系 螺丝端子

的 大约 100克

输出二 信号 ; 晶体管

传输特性

开关频率 ≤ 5 kHz

环境条件

环境温度 -20 ... 60 °C (-4 ... 140 °F)
