产品简介：

德国倍加福P+F读头 WCS3B-LS221

-RS-485 接口

-非接触式，绝位置编码器

-自动检测积垢

产品阐述：

读头，RS-485 接口，

带 RS-485 终端电阻

通用规格

通过速度≤ 12,5 m/s

测量范围大 314,5 m

编码尺的自由公差水平： 31 mm ( ± 15,5 mm )

垂直： 28 mm ( ± 14 mm )

分辨率± 0,4 mm （1,250 位置值/米）

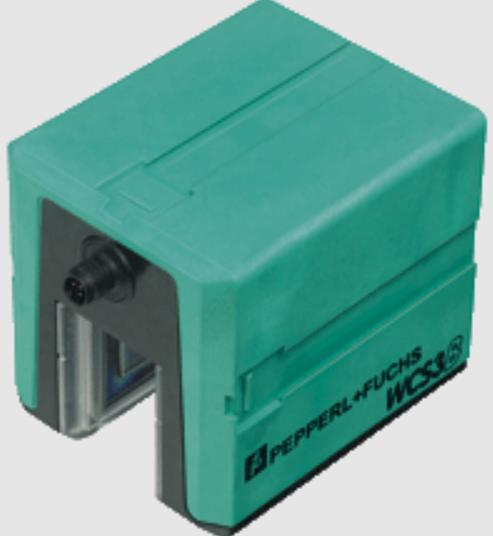

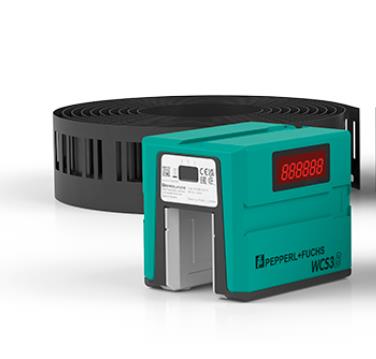

产品图片：

指示灯/操作方法：

工作指示灯绿色 LED：通电

数据流指示器黄色 LED： 数据通信激活

错误指示器红色 LED

闪烁： 读头离开编码尺

常亮： 内部诊断测试失败

电气技术规格

工作电压10 ... 30 V DC

功耗2 VA

接口

接口类型RS 485 接口

数据输出码二进制码

协议1 ， 2

传输速率62,5 kBit/s

环境条件：

工作温度0 ... 60 °C (32 ... 140 °F)

存储温度-40 ... 85 °C (-40 ... 185 °F)

相对湿度90 % ，无冷凝

机械规格

连接类型5 针 M12 x 1 连接器

防护等级IP54

材料

外壳ABS ， PC（聚碳酸酯）

质量500 g
