产品简介：

德国西门子电源6EP1336-3BA10

SITOP PSU8200 20 A 稳定电源 输⼊：120-230 V AC 110-220 V DC 输出

：24 V DC/20 A *EX 批准不 可⽤*

输⼊

电⽹的形状 单相和两相交流或直流

供电电压 AC 时

● ⼩额定值 120 V

● ⼤额定值 230 V

● 初始值 85 V; 当V输⼊ < 100 V AC 或 DC，降额使⽤直⾄温度于 50 °C时

● 终值 275 V

供电电压：

● DC 时 110 ... 220 V

输⼊电压

● DC 时 88 ... 350 V

输⼊端规格 ⼴域输⼊ 是的

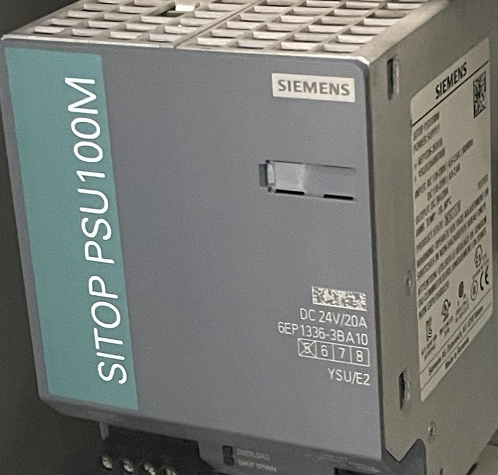

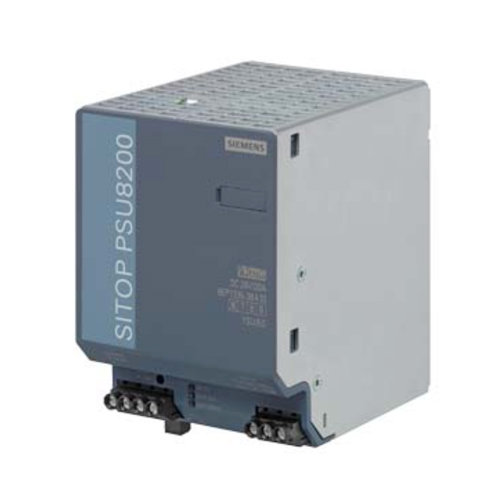

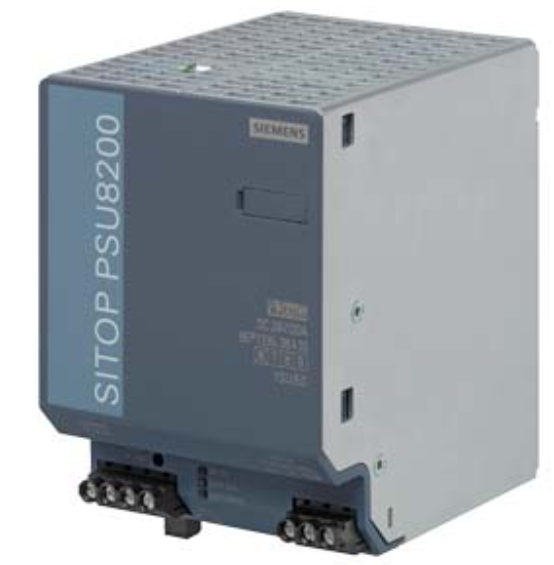

产品图片：

⼯作条件 断电桥接⽅式 Vin = 230 V时

跨接时间 输出电流额定值中 在电⽹停电时 ⼩值 20 ms

⼯作条件 断电桥接⽅式 Vin = 230 V时

电⽹频率：

● 1 额定值 50 Hz

● 2 额定值 60 Hz

电⽹频率 45 ... 65 Hz

输⼊电流：

● 输⼊电压额定值为 120 V 时 4.6 A

● 输⼊电压额定值为 230 V 时 2.5 A

电流限制 接通电流 25 °C 时 ⼤值 20 A

I2t 值 ⼤值 5 A²·s

保险丝规格 有

● 电源线内 建议在单项运⾏时所选微型断路器：10A 特性曲线C;要求2相运⾏时

：2极连接的断路器或断路器 3RV2711-1HD10 (UL 489) 120 V时 或

3RV2711-1ED10 (UL 489) 230 V时

输出

电压波形 输出端上 调节后、零电位直流电压

输出电压 DC 时 额定值 24 V

输出电压：

● 输出端 1 上 DC 时 额定值 24 V

相对总公差 电压 3 %

 相对调节精度 输出电压

● 输⼊电压缓慢波动时 0.1 %

● 欧姆负载缓慢波动时 0.3 %

剩余波纹度

● ⼤值 100 mV

● 典型 80 mV

电压峰段：

● ⼤值 200 mV

● 典型 100 mV

可调节的输出电压 24 ... 28.8 V

动作延迟时间 ⼤值 1.5 s

电压升⾼时间 输出电压

● 典型 50 ms
