产品简介：

德国sick西克2D LiDAR传感器

型号:

TIM320-1031000

订货号:

1063467

产品特点：

测量原理 HDDM+

应用领域 Indoor

光源 红外线 (850 nm)

激光等级 1 (IEC 60825-1:2014, EN 60825-1:2014)

开启角度：

水平的 270°

扫描频率 15 Hz

角度分辨率 1°

工作区域 0.05 m ... 4 m

扫描范围

反射比为 10% 时 2 m

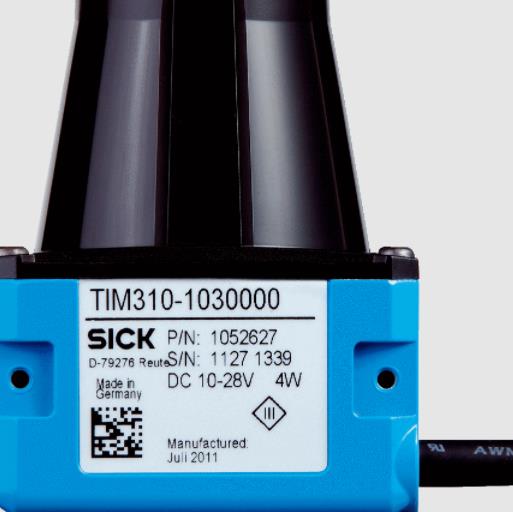

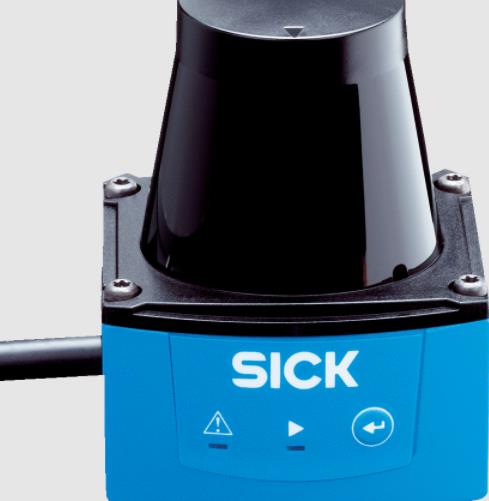

产品图片：

机械/电子参数

连接类型 1 x 15 针 D-Sub-HD 设备插头 (0.9 m)

供电电压 9 V DC ... 28 V DC

功耗 Typ. 4 W, 采用 4 个大负荷的数字输出时为 16 W

外壳颜色 淡蓝色 (RAL 5012)

外壳防护等级 IP65 (IEC 60529:1989+AMD1:1999+AMD2:2013)

防护等级 III (IEC 61140:2016-1)

重量 150 g, 无连接电缆

尺寸（长 x 宽 x 高） 60 mm x 60 mm x 79 mm

产品性能：

响应时间

单倍扫描, typ. 67 ms

双倍扫描, ≤ 134 ms 1)

可识别的物体形状 几乎任何形状

系统误差 ± 40 mm 2)

统计误差 < 30 mm 2)

集成应用 包含灵活区域的评估区域

区域组数量 16 三区域 (48 区域, 其中 1 个三区域（3 个机动区域）可直接在扫描仪上进行配置)

同步的评估情况 1 (3 区域)

1) 在工作范围的 +45°至 +225°之间；在工作范围的 –45° 至 +45° 之间，大 150 ms.

2) 90% 反射比、不过大扫描范围时的标准值：实际值取决于环境条件。
