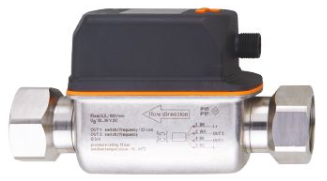

带用户友好显示屏的涡街(Vortex)流量传感器

SV7500

SVK34XXXIRKG/US-100

WX：壹捌九壹捌伍柒肆叁壹二

检测流量和介质温度

带有开关输出或频率输出，以及 IO-Link

显示屏可进行旋转，方便进行的排列

清晰可见的彩色显示屏，包含红/绿颜色变化

适用于水、去离子水和冷却水

产品特征

输入和输出总数 数字输出数量: 2

测量范围

5...100 l/min

0.3...6 m³/h

系统接口 螺纹连接 Rc 3/4 内螺纹 DN20

应用

特殊的性能 镀金触点

应用 用于工业应用

介质 水

介质温度 [°C] -10...90

抗压强度 [bar] 12

抗压强度 [Mpa] 1.2

注意抗压强度

至40 °C

电气数据

工作电压 [V] 18...30 DC

电流损耗 [mA] < 30

绝缘电阻小值 [MΩ] 100; (500 V DC)

防护等级 III

反相保护 有

开机延迟时间 [s] < 3

总的输入/输出

输入和输出总数 数字输出数量: 2

输出

输出数量 2

输出信号 开关信号; 频率信号; IO-Link; (可配置)

电气设计 PNP/NPN

数字输出数量 2

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降值 [V] 2.5

开关量输出DC的持续电流负载 [mA] 100

短路保护 有

过载保护 有

测量/设定范围

测量范围

5...100 l/min

0.3...6 m³/h

显示范围

0...120 l/min

0...7.2 m³/h

分辨率

0.5 l/min

0.02 m³/h

开关点, SP

6...100 l/min

0.36...6 m³/h

复原点, rP

5...99 l/min

0.3...5.94 m³/h

频率终点，FEP

20...100 l/min

1.2...6 m³/h

步距

0.5 l/min

0.02 m³/h

频率终点, FrP [Hz] 100...1000

测量动态性 1:20

温度监控

测量范围 [°C] -10...90

显示范围 [°C] -30...110

分辨率 [°C] 0.5

开关点, SP [°C] -9...90

复原点, rP [°C] -10...89

设定步距 [°C] 0.5

频率起点，FSP [°C] -10...70

频率终点，FEP [°C] 10...90

频率终点, FrP [Hz] 100...1000

精度/偏差

流量监控

度(在测量范围) ± 2 % MEW

重复精度 ± 0,5 % MEW

温度监控

度 [K] ± 1

反应时间

流量监控

反应时间 [s] 1; (dAP = 0)

阻尼过程值dAP [s] 0...5

温度监控

响应时间T05 / T09 [s] T09 = 6

软件/编程

参数设定 迟滞/窗口; 常开/常闭; 输出极性; 频率输出; ON延迟、关断延时; 阻尼; 显示单位

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9

外形 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式 有

必需的mater port type A

模拟过程数据 2

二位输出过程数据 2

处理周期小值 [ms] 3

支持的DeviceID

运行方式

DeviceID

默认

492

工作条件

环境温度 [°C] 0...60

注意环境温度

介质温度< 80 °C

介质温度< 90 °C: 0...50 °C

存储温度 [°C] -20...80

外壳防护等级 IP 65; IP 67

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

CPA

型号

001VO

准确度等级

-

允许误差

± 2 % FS

Q (min)

0,36 m³/h

Q (t)

1,2 m³/h

Q (max)

6 m³/h

抗冲击

DIN EN 60068-2-27

5 g (11 ms)

抗震

DIN EN 60068-2-6

带水 / 10...50 Hz 1 mm

带水 / 50...2000 Hz 2 g

MTTF [年] 342

UL

UL编号

I001

承压设备指令 良好的工程实践; 可用于2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g] 487.5

原材料 不锈钢(1.4404 / 316L); PC; PBT+PC-GF30; PPS; TPE-U

材料(接液部件) 不锈钢(1.4404 / 316L); ETFE; PA 6T; PPS; FKM

拧紧扭矩 [Nm] 30

系统接口 螺纹连接 Rc 3/4 内螺纹 DN20

注释

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
