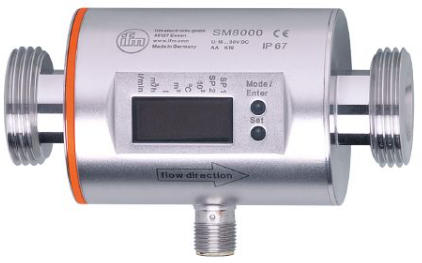

电磁流量计

SM8004

SMR11GGX50KG/US100

测量流量、消耗和介质温度

高灵敏度、高重复性和高测量动态性

用于水冷回路

两个准确的模拟输出

清晰可见的 4 位 LED 显示

WX：壹捌九壹捌伍柒肆叁壹二

产品特征

输入和输出总数模拟输出数量: 2

测量范围

0.2...100 l/min

0.1...26.4 gpm

系统接口螺纹连接 G 1 DN25 扁平密封

应用

特殊的性能镀金触点

应用用于工业应用

安装通过适配器连接管道

介质导电液体; 水; 水为基本的介质

介质说明

电导率: ≥ 20 µS/cm

粘性: < 70 mm²/s (40 °C)

介质温度 [°C]-10...70

抗压强度 [bar]16

抗压强度 [Mpa]1.6

允许工作压力的值（用于应用程序符合CRN标准） [bar]11.2

电气数据

工作电压 [V]20...30 DC; (按照SELV/PELV)

电流损耗 [mA]120; (24 V)

防护等级III

反相保护有

开机延迟时间 [s]5

总的输入/输出

输入和输出总数模拟输出数量: 2

输出

输出数量2

输出信号模拟信号

模拟输出数量2

模拟电流输出 [mA]4...20; (可调整量程)

负载值 [Ω]500

过载保护有

测量/设定范围

测量范围

0.2...100 l/min

0.1...26.4 gpm

显示范围

-120...120 l/min

-31.7...31.7 gpm

分辨率

0.1 l/min

0.05 gpm

测量值起点, ASP

0...80 l/min

0...21.1 gpm

测量值终点, AEP

20...100 l/min

5.3...26.4 gpm

步距

0.1 l/min

0.05 gpm

温度监控

测量范围 [°C]-20...80

分辨率 [°C]0.2

测量值起点 [°C]-20...60

测量值终点 [°C]0...80

设定步距 [°C]0.2

精度/偏差

流量监控

度(在测量范围)± (2 % MW + 0,5 % MEW)

重复精度± 0,2% MEW

温度监控

度 [K]± 2,5 (Q > 1 l/min)

反应时间

流量监控

反应时间 [s]0.15; (dAP = 0, T19)

阻尼过程值dAP [s]0...3

温度监控

响应时间T05 / T09 [s]T09 = 20 (Q > 1 l/min)

工作条件

环境温度 [°C]-10...60

存储温度 [°C]-25...80

外壳防护等级IP 67

/测试

EMC电磁兼容

DIN EN 60947-5-9

500 V 抗压(V DC)

CPA

型号

009MI

准确度等级

-

允许误差

± 2,5 % FS

Q (min)

0,01 m³/h

Q (t)

-

Q (max)

6 m³/h

抗冲击

DIN IEC 68-2-27

20 g (11 ms)

抗震

DIN IEC 68-2-6

5 g (10...2000 Hz)

MTTF [年]175

承压设备指令良好的工程实践; 可用于2组流体; 根据需求流体组1的流体

机械技术数据

重量 [g]618.5

原材料不锈钢(1.4404 / 316L); PBT-GF20; PC; FKM; TPE

材料(接液部件)不锈钢(1.4404 / 316L); PEEK; FKM

系统接口螺纹连接 G 1 DN25 扁平密封

显示器/操作件

显示

显示单位

6 x LED, 绿色 (l/min, m³/h, gpm, gph, °C, °F)

测量值

字母数字显示, 4位数字

编程

字母数字显示, 4位数字

显示单位l/min; m³/h; gpm; gph; °C; °F

注释

注释

MW = 测量值

MEW = Final value of the measuring range

包装单位1 件

电气连接

接口接插件: 1 x M12; 译码: A; 触头: 镀金的
