产品简介：

德国倍加福P+FSMART发射器电源KFD2-STC5-Ex1

一般规格：

信号类型 模拟输入

功能安全相关参数

安全完整性等级 (SIL) 安全等级 2

供应

联系 电源轨或端子 14+、15-

额定电压 18 ... 30 伏直流电

波纹 在供应公差范围内

功耗 大负载时≤ 1 W

能量消耗 大负载时≤ 1.6 W

输入

连接端 场边

联系 端子 1+、2-、3

输入信号 4 ... 20 毫安

开路电压/短路电流 端子 1+、3：23 V / 25 mA

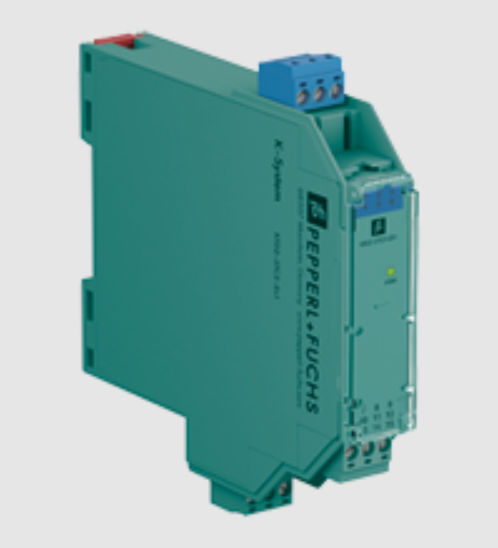

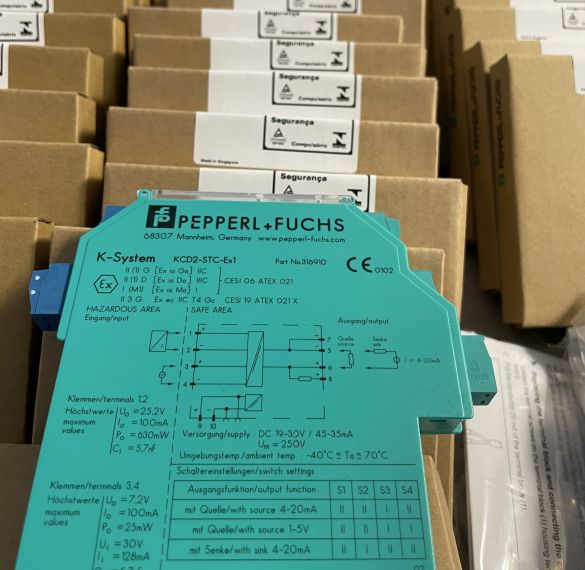

产品图片：

输入电阻 大限度。265 Ω 端子 2-、3，大值 330 Ω 端子 1+、3

可用电压 20 毫安时≥ 16 伏；≥ 20 V，4 mA，端子 1+、3

输出

连接端 控制端

联系 terminals 7+, 8-, 9- (sink)

terminals 7-, 8+, 9+ (source)

查看附加信息

加载 0 ... 800 欧姆

输出信号 4 ... 20 mA（过载 > 25 mA）

波纹 大限度。50 微安有效值

电流隔离：

输出/电源 功能绝缘，额定绝缘电压 50 V AC

指标/设置

显示元素 引领

标签 前面的标签空间

环境条件：

环境温度 -20 ... 70 °C (-4 ... 158 °F)

机械规格

防护等级 IP20

联系 螺丝端子

的 约 150 克

方面 20 x 124 x 115 毫米（0.8 x 4.9 x 4.5 英寸）（宽 x 高 x 深），外壳类型 B2

安装 在 35 毫米 DIN 安装导轨上
