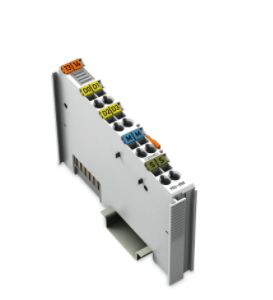

WAGO串行接口模块750-652的详细信息

WAGO串行接口模块750-652的详细信息

该串行接口模块可将RS-485/422或RS-232接口设备连接到万可I/O系统750。

该模块还可在串行接口和万可I/O System 750所支持的现场总线系统之间提供网关。

该模块不需要更高协议层。

与相关现场总线主站的通信完全透明，因此应用范围更加广泛。

如有需要，还可通过现场总线主站对通信协议进行配置。

2560字节输入缓冲区可提供高数据传输速率。

IP20 等级

DIN-35 导轨安装式

8 x cage clamp 输入/输出

模块无需更高的协议等级

512 字节输出缓冲器，可快速传输更大的数据串

在较速传输时，优先级较的任务中的数据也可被处理而不会出现数据丢失。

512字节输出缓冲区可快速传输较大数据串。

该模块可以通过WAGO‐I/O‐CHECK软件或GSD文件配置。

具有灵活的波特率和数据宽度选择，可满足应用需求。

位传输 RS-485/-422: ISO 8482 / DIN 66259 - 4; RS-232: EIA/TIA-232-F

传输通道 1 TxD/1 RxD,全双工,半双工

线路长度 R-485/-422：约1000 m双绞线,RS-232：40 m

数据宽度 1 x 46/1 x 22/1 x 6字节输入/输出(可设置参数),2字节控制/状态

奇偶校验 无/奇校验/偶校验

数据位数量 7/8,可调

停止位数量 1/2,可调

缓冲 2560字节输入/ 512字节输出

供电电压(系统) 5 VDC; 通过数据触点

连接技术：输入端/输出端 8 x 笼式弹簧接线单元(CAGE CLAMP®)

连接类型(1) 输入/输出

单股导线 0.08 … 2.5 mm² / 28 … 14 AWG

细多股导线 0.08 … 2.5 mm² / 28 … 14 AWG

剥线长度 8 … 9 mm / 0.31 … 0.35 inches

功率消耗(5 V系统供电) 85mA

现场侧供电电压 24 VDC; 通过电源跨接触点(通过刀型触点供电；通过触点传输)

隔离 500 V系统/现场

输入电源跨接触点数量 2

外部电源跨接触点数量 2

电源跨接触点电流负载能力 10A
