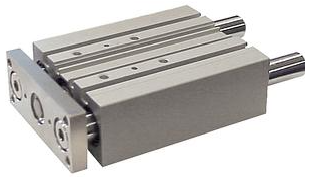

MGP 系列 带导杆薄型气缸

拥有适应于多种用途的2种导杆轴承，耐横向负载是以前的止动气缸的2倍以上，4种类安装，2方向配管

轴承的种类 M 滑动轴承

缸径 20 缸径 20mm

通口螺纹的种类 - M5X0.8(Φ12-16);Rc(Φ20-100)

气缸行程 40 气缸行程 40mm

行程调整标记 - 无

磁性开关型号 - 无磁性开关(内置磁环) ※ 订制规格XB6时无磁环

磁性开关个数 - 2个 或 无

订制规格 - 标准

配管口径 1/8

形式 气压式

动作方式 双作用

内置磁环 内置磁环

缓冲形式 垫缓冲

使用压力 0.1 MPa

高使用压力 1.0 MPa

耐压力 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～500 mm/s

无杆侧缸盖材质 铝合金

缸筒材质 铝合金

活塞杆材质 不锈钢

活塞材质 铝合金

缓冲垫材质 聚氨酯

0.2MPa理论推力IN 47 N

0.3MPa理论推力IN 71 N

0.4MPa理论推力IN 94 N

0.5MPa理论推力IN 118 N

0.6MPa理论推力IN 142 N

0.7MPa理论推力IN 165 N

0.8MPa理论推力IN 189 N

0.9MPa理论推力IN 212 N

1.0MPa理论推力IN 236 N

0.2MPa理论推力OUT 63 N

0.3MPa理论推力OUT 94 N

0.4MPa理论推力OUT 126 N

0.5MPa理论推力OUT 157 N

0.6MPa理论推力OUT 188 N

0.7MPa理论推力OUT 220 N

0.8MPa理论推力OUT 251 N

0.9MPa理论推力OUT 283 N

1.0MPa理论推力OUT 314 N
