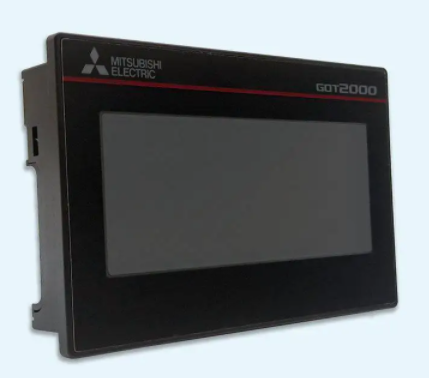

三菱人机界面触摸屏10.4寸GT2310-VTBA产品配置

三菱人机界面触摸屏10.4寸GT2310-VTBA产品配置

 .显示软元件:TFT彩色液晶屏

   .画面尺寸:10.4寸

   .分辨率:SVGA 640×480点

   .显示尺寸:211.2(8.315)(W)*158.4(6.236)(H) mm(inch)

   .显示字符数:

    16点阵标准字体时:40字*30行(全角)

    12点阵标准字体时:53字*40行(全角)

可扩展性强、灵活度高的设计

1、分辨率：WVGA 800*480/

2、程序容量：9MB

3、显示：TFT彩色液晶 65536色/

4、对应RS-422,RS-232

5、内置Ethernet/

6、内置USB

7、搭载SD卡槽/

8、IP65F耐环境保护构造

9、可竖直显示

信号模块:

较大的CPU较多可连接八个信号模块，以便支持其它数字量和模拟虽1/O。

信号板:

可将一个信 号板连接至**的CPU,让您通过在控制器上添加数字星或模拟量/0来自定义CPU,同时不影响其实际大小。SIMATIC S7-1200提

供的模块化概念可让您设计控制器系统，以完全满足您应用的需求。

 .冲击电流:40A以下(4ms、环境温度250C、负载时)

  .容许瞬停时间:20ms以内(AC100V以上)

  .噪声耐量：噪声电压1500Vp-p、噪声幅度1μs、通过噪声频率为25~60Hz的噪声模拟器

◆ 电源电压：DC24V(+25%，-20%)

  ◆ 耗电量：

     负载时：16W以下

     本体单体:13W以下

     本体单体 背景灯熄灭时:7W以下(GT2310-VTBD)

  ◆ 冲击电流:40A以下(2ms、环境温度250C、负载时)

  .耐电压：电源端子总括-地线间AC1500V 1分钟

  .绝缘电阻：电源端子总括-地线间DC500V通过绝缘电阻表10MΩ以上

  .适用电线尺寸:0.75mm2~2mm2

  .显示颜色:65536色

  .亮度调节:16级

  .背景灯:LED(不能更换)

  .背景灯寿命*3:约60000小时(使用环境温度25℃，显示亮度50%时的时间)

 [触摸屏*4]

  .方式:模拟电阻膜方式

  .键尺寸:2*2点(每键)

  .同时按下:2点

  .寿命:100万次以上(操作力度0.98N以下)

 [用户存储器容量]

  .用户存储器容量：存储用存储卡(ROM):9MB、动作用存储卡(ROM):9MB

  .寿命(写入次数)：10万次

 [内部时钟精度]±90秒/月(环境温度25℃)
