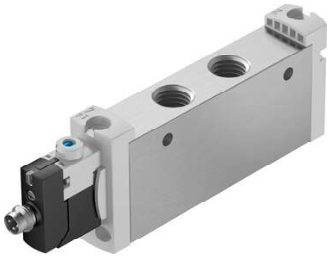

电磁阀

VUVG-L18-M52-RT-G14-1R8L

8031531

GTIN: 4052568258986

小型通用阀

通过电气连接板 (E-Box) 实现连接技术

基于规格，具有非常高的流量

阀功能 两位五通，单稳态

驱动方式 电控

阀尺寸 18 mm

标准标称流量 1300 l/min

工作气口 G1/4

工作电压 24V DC

工作压力 0.25 MPa ... 0.8 MPa

工作压力 2.5 bar ... 8 bar

结构特点 活塞闸阀

复位类型 弹簧复位

气动弹簧

防护等级 IP65

带插入式插座

公称通径 6.9 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

按钮式

封盖式

先导类型 先导驱动

先导气源 内先导

符号 00992233

搭接 不确定的重叠

先导压力 Mpa 0.25 MPa ... 0.8 MPa

先导压力 2.5 bar ... 8 bar

关闭时间 31 ms

打开时间 15 ms

持续通电率

0 信号的大正向测试脉冲 700 µs

信号为 1 的大负向测试脉冲 900 µs

线圈的特性参数 24 V DC: 1.0 W

允许的电压波动 +/- 10 %

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

环境和介质温度的限制 -5 ... 50° C

不带保持电流降功能

耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

介质温度 -5 °C ... 60 °C

环境温度 -5 °C ... 60 °C

产品重量 154 g

电气接口 通过电气连接板

安装方式 要么：

在气路板上

带通孔

气接口，气口 1 G1/4

气接口，气口 2 G1/4

气接口，气口 3 G1/4

气接口，气口 4 G1/4

气接口，气口 5 G1/4

密封件材料 HNBR

NBR

外壳材料 精制铝合金
