平行抓手 DHPS

椭圆形活塞在许多应用场合中为标准气爪提供了大的抓取力。

占地空间小，而抓取力大

大重复精度

可作为双作用和单作用抓手使用

单作用型或带抓取力支持，常开 (NO) 或常闭 (NC)

适用于外部和内部抓取

驱动器上多种多样的适应方式

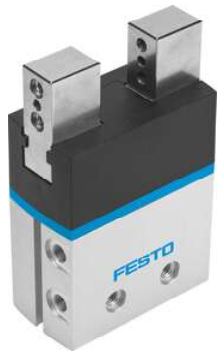

平行抓手

DHPS-35-A

GTIN: 4052568229252

1254052

规格 35

每个爪手夹爪的行程 12.5 mm

大替换精度 ≤0.2 mm

摆动爪手夹爪的大间隙 ax、ay <0.5 deg

大爪手夹爪间隙 Sz <0.02 mm

旋转对称 ≤0.2 mm

重复精度，爪手 <0.02 mm

爪手夹爪的数量 2

驱动系统 气动

安装位置 可选

工作模式 双作用

爪手功能 平行

爪手力备份 无

结构特点 手柄

制先导工作运动顺序

导轨 滑动轴承导轨

位置检测 通过接近开关

符号 00991894

总抓取力，打开，6 bar 970 N

总爪手力，关闭，6 bar 910 N

工作压力 2 bar ... 8 bar

爪手的大工作频率 2 Hz

6 bar 时的短打开时间 95 ms

6 bar 时的短关闭时间 123 ms

每个外部爪手夹爪的大质量 450 g

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B2-L

适用于锂离子电池 不使用铜含量过 5% 的金属。例外情况：印刷电路板、电缆、电插

头连接器和线圈

环境温度 5 °C ... 60 °C

每个爪手夹爪的抓取力，打开，6 bar 483 N

爪手夹爪的抓取力，关闭，6 bar 450 N

转动惯量 12.7 kgcm²

爪手夹爪上的大力 Fz，静态 450 N

爪手的大扭矩 Mx，静态 50 Nm

抓手大扭矩 My，静态 50 Nm

抓手大扭矩 Mz，静态 50 Nm

导向部件的润滑间隔 10 MioCyc

产品重量 1285 g

安装方式 要么：

通过内螺纹和定位套

通过通孔和定位套

气动接口 G1/8

端盖材料 PA

外壳材料 硬质阳极氧化精制铝合金

爪手夹爪材料 高合金不锈钢
