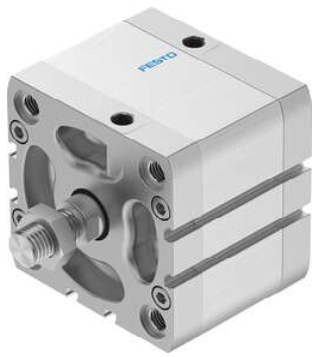

费斯托ADN-80-250-A-P-A气缸德国FESTO

费斯托ADN-80-250-A-P-A气缸德国FESTO

紧凑型气缸

ADN-80- -

536351

ADN-80-250-A-P-A

行程 1 mm ... 500 mm

活塞直径 80 mm

缓冲 两端带弹性缓冲环/垫

自调节气动终端位置缓冲

安装位置 可选

符合标准 ISO 21287

结构特点 缸径

活塞杆

缸筒型材

位置检测 通过接近开关

不使用以铜、锌或镍为主要成分的金属。例外情况：钢铁所含的镍、

化学镀镍的表面、印刷电路板、电缆、电插头连接器和线圈。

提高运行性能

活塞杆加长外螺纹

活塞杆上的定制螺纹

加长活塞杆

抗扭转

高耐腐蚀等级

防尘

恒定慢速运动

摩擦

双端活塞杆

两端中空活塞杆

耐高温密封件，高 120 °C

激光蚀刻铭牌

温度范围 -40 - 80 °C

一端活塞杆

工作压力 0.06 MPa ... 1 MPa

工作压力 0.6 bar ... 10 bar

工作模式 双作用

防爆 区 1 (ATEX)

区 2 (ATEX)

区 21 (ATEX)

区 22 (ATEX)

ATEX 气体类别 II 2G

ATEX 防尘类别 II 2D

气体防爆阻燃类型 Ex h IIC T4 Gb

防尘防爆阻燃类型 Ex h IIIC T120°C Db

防爆环境温度 -20°C <= Ta <= +60°C

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 0 - 无耐腐蚀能力

2 - 中等耐腐蚀能力

3 - 高耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

VDMA24364 区域 III

适用于锂离子电池 不使用铜、锌或镍含量过 1% 的金属。例外情况：钢中的镍、化学

镀镍表面、印刷电路板、电缆、电插头连接器和线圈

环境温度 -40 °C ... 120 °C

6 bar 时的理论力值，返回行程 2827 N

6 bar 时的理论力值，前进行程 2827 N ... 3016 N

0 mm 行程的移动质量 400 g

每 10 mm 行程的额外移动质量 25 g

0 mm 行程的基本重量 1121 g

每 10 m 行程的附加重量 79 g

安装方式 要么：

带通孔

通过内螺纹安装

带附件

气动接口 G1/8

有环螺钉材料 钢

盖子材料 涂层压铸铝

阳极氧化精制铝合金

活塞杆材料 高合金钢

缸筒材料 光滑阳极氧化精制铝合金
