AS-Interface电源

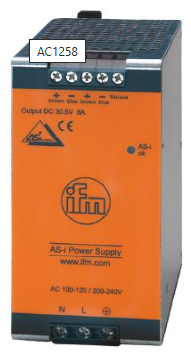

AC1258

PSU-1AC/ASi-8A

用于模块、传感器和执行器的电源

高抗扰度和充足的能量储备，能够对电流峰值进行补偿

对来自初级电源的干扰进行安全解耦

特别节省空间的设计

得益于高效率的控制柜发热

电气数据

频率AC [Hz]

47...64

工作电压公差 [%]

10

工作电压 [V]

自动范围选择

额定电压AC [V]

110 / 230

输入电压范围AC [V]

100...120 / 200...240

防护等级

I

过压保护

有; (< 36 V)

开机延迟时间大值 [ms]

800

输出电压AS-i [V]

30.5

输出功率（永久） [W]

244

输出功率(峰值) [W]

256

注意输出功率(峰值) [W]

接通电源后短时加载总线能力

功率因数(额定电压120 V AC / 60 Hz)

0.59

功率因数(额定电压230 V AC / 50 Hz)

0.51

功率储备 [%]

5

输出电路的数量

1

输出电流AS-i [A]

8

剩余波纹大值 [mV]

100

接通峰值电流(额定电压120 V AC / 60 Hz) [A]

3

接通峰值电流(额定电压230 V AC / 50 Hz) [A]

3

接通电流限制

有

效率(额定电压120 V AC / 60 Hz) [%]

89.4

效率(额定电压230 V AC / 50 Hz) [%]

90.9

外部输入保护

≤ B-10 A / ≤ C-6 A

Derating降额定值 [W/K]

6 (60...70 °C)

断电保持时间(额定电压120 V AC / 60 Hz) [ms]

44

断电保持时间(额定电压230 V AC / 50 Hz) [ms]

42

输入电流(额定电压120 V AC / 60 Hz) [A]

3.73

输入电流(额定电压230 V AC / 50 Hz) [A]

2.23

功率损耗(额定电压120 V AC / 60 Hz) [W]

28.9

功率损耗(额定电压230 V AC / 50 Hz) [W]

24.4

集成数据提取功能

有

反馈保护 [V]

35

输出

短路保护

有

过载保护

有

过载状态

恒定输出电流

可并联输出

否

可输出串联

否

工作条件

环境温度 [°C]

-25...70

注意环境温度

请观察对流的可用空间（请参见操作使用说明书）

存储温度 [°C]

-40...85

允许大的相对空气湿度 [%]

95; (IEC 60068-2-30)

外壳防护等级

IP 20

污染度

2; (IEC 62103: 不允许导电性污物)

EN 61000-6-1

EN 61000-6-2

EN 61000-6-4

抗振强度

IEC 60068-2-6

± 1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz

抗冲击

IEC 60068-2-27

30 g 6 ms / 20 g 11 ms

MTTF [年]

88

AS-i分类

98501

机械技术数据

重量 [g]

898.5

安装方式

导轨; (TH35 (EN 60715))

尺寸 [mm]

124 x 62 x 120

原材料

钢板

显示器/操作件

显示

AS-i电压

LED, 绿色

注释

包装单位

1 件

电气连接

接口

螺丝接线端子:
