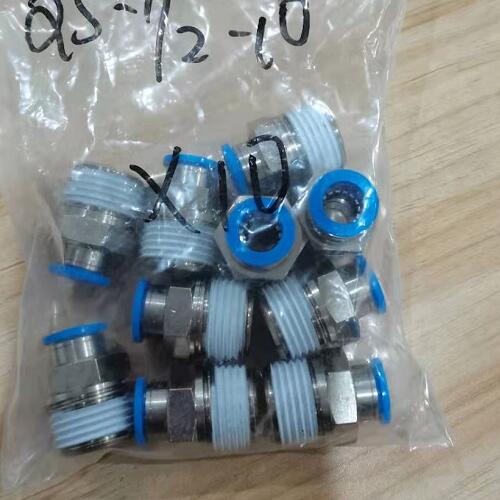

描述FESTO管接头QS-1/2-10技术参数

描述FESTO管接头QS-1/2-10技术参数

参数简介:

气动快插接头是气动接头市场上的标配，应用非常广泛。

它们的之处在于气管易于释放，按下释放环即可。这些接头与市场上常用的标准外径气管搭配使用。

旋入螺钉上的密封件类型 涂敷

安装位置 可选

设计 直列式设计

工作和先导介质说明 可用润滑介质工作

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

环境温度 -10 °C ... 80 °C

标称扭矩 26 Nm

诸多派生型：在标准应用中选择范围广泛，具有灵活性

PBT 和镀镍黄铜

工作介质：压缩空气、真空、水。水的适用性，

标称紧固扭矩公差 ± 20%

产品重量 46 g

安装方式 外六角形，规格 21 mm

包规格 1

结构特点 推挽原理

工作压力时完整温度范围 -0.095 MPa ... 0.6 MPa

多种快插接头选择，用于温度达 80 °C、压力达 14 bar的气动应用场合。

气管外径分为 4 mm、6 mm、8 mm、10 mm、12 mm、16 mm和 22 mm，带连接螺纹 Rx …R½ 和 Gx … G¾。
