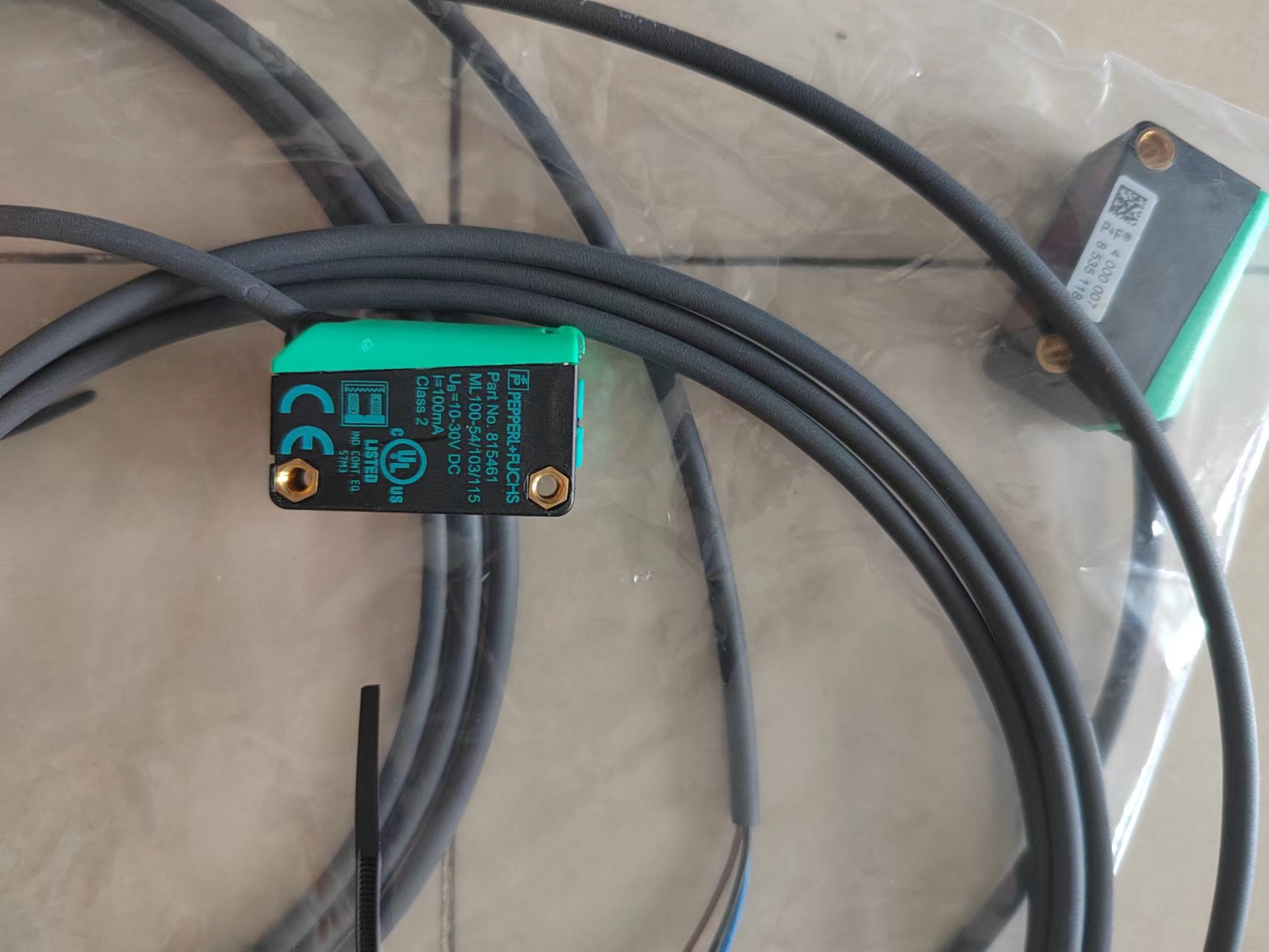

P+F倍加福激光传感器OBE20M-R103-S-IO-V31-L

P+F倍加福激光传感器OBE20M-R103-S-IO-V31-L

带可调节背景抑制功能的激光漫反射型光电传感器通用规格检测距离7...300mm

小检测范围7...25mm检测范围7...300mm调整范围25...300mm参考目标标准白色平板

·小尺寸红外激光测距仪，激光等级I/II可选

·采用***的脉冲测距技术 (PRT)

·检测距离稳定，受目标物颜色影响小

DuraBeam激光传感器 - ***，可以像LED一样使用

扩展的温度范围

-40°C ... 60°C

高防护等级IP69K

用于服务和过程数据的IO-link接口

检测距离：8 m，15 m（漫反射型）；50 m（反射板型）

输出：开关量输出 push-pull，4-20 mA模拟量输出，IO-Link接口

测量范围 0,3 ... 300 m

参考目标 反射板 VDM01

光源 激光二极管

激光额定值

注意 可见 ， INVISIBLE 激光辐射有害 ， 切勿直视激光束

激光等级 测量激光： 1

对准激光： 2

波长 测量激光： 905 nm

对准激光： 660 nm

光束发散 测量激光： 2 mrad

对准激光： 1 mrad

脉冲长度 测量激光： 4 ns

重复率 测量激光： 20 kHz

工作电压 18 ... 30 V DC

空载电流 250 mA (18 V) ... 150 mA (30 V)

防护等级 III （工作电压 50 V）

可用前的时间延迟 < 10="">

接口

接口类型 SSI

读取速率 4000/s

时钟频率：100 kHz ...1 MHz

接口 1

接口类型 RS-422

读取速率 4,8 ... 115,2 kBit/s

输入/输出

输入/输出类型 2 路 PNP 输入/输出，独立配置，短路保护，反极性保护

输入

开关阈值 低：Ue <>

高：Ue > 16 V

输出

开关阈值 低：Ua <>

高：Ua > Ub - 1 V

开关电流 200 mA 每路输出

符合性

产品标准 EN 60947-5-2

激光安全 IEC 60825-1:2007

光功率输出

对准激光： 0,6 mW

脉冲能量 测量激光： 12 nJ

测量方法 脉冲测距技术 (PRT)

运动速度 15 m/s

对准辅助装置 激光指示器 激光等级 2

使用寿命 > 100000 h

光点直径 < 70="" cm="" 当="" 300="">

环境光限制 > 100000 Lux

分辨率 0,1 mm ， 可调

温度影响 0.03 mm/K

P+F倍加福激光传感器OBE20M-R103-S-IO-V31-L
