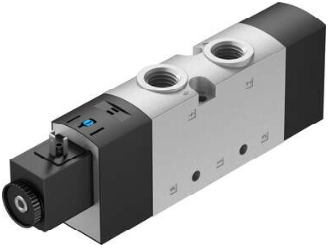

电磁阀

VUVS-L30-M52-MD-G38-F8-1C1

575604

GTIN: 4052568261412

阀功能 两位五通，单稳态

驱动方式 电控

阀尺寸 31 mm

标准标称流量 2300 l/min

工作气口 G3/8

工作电压 24V DC

工作压力 0.25 MPa ... 1 MPa

工作压力 2.5 bar ... 10 bar

结构特点 活塞闸阀

复位类型 弹簧复位

防护等级 IP65

带插入式插座

符合 IEC 60529 标准

公称通径 9.4 mm

排气功能 带节流选项

密封原理 软密封

安装位置 可选

手控装置 锁定式

按钮式

先导类型 先导驱动

先导气源 内先导

流向 不可逆

符号 00991035

搭接 正重叠

b 值 0.4

C 值 9.9 l/sbar

关闭时间 62 ms

打开时间 17 ms

0 信号的大正向测试脉冲 2000 µs

信号为 1 的大负向测试脉冲 3600 µs

线圈的特性参数 24 V DC: 3.3 W

允许的电压波动 +/- 10 %

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

抗振性 运输应用测试，严重性等级 2，符合 FN 942017-4和 EN 60068-2-6

耐冲击性 冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

介质温度 -10 °C ... 60 °C

先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度 -10 °C ... 60 °C

产品重量 500 g

电气接口 类型 C

符合 EN 175301-803 标准

安装方式 要么：

在气路板上

带通孔

通风接口 非管式

先导排气口 84 M5

气接口，气口 1 G3/8

气接口，气口 2 G3/8

气接口，气口 3 G3/8

气接口，气口 4 G3/8

气接口，气口 5 G3/8

密封件材料 HNBR

NBR

外壳材料 压铸铝

带涂层

活塞式滑阀材料 精制铝合金

螺钉材料 镀镍钢
