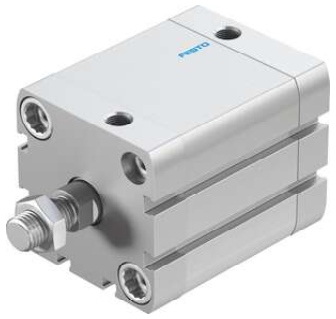

费斯托紧凑型气缸ADN-50-40-A-P-A德国FESTO
紧凑型气缸
ADN-50-40-A-P-A
536316
GTIN: 4052568171186
ISO 21287
与符合 ISO 15552 的同类标准气缸相比，占用空间高减少 50%
带内螺纹或外螺纹的活塞杆
行程 40 mm
活塞直径 50 mm
活塞杆螺纹 M12x1.25
缓冲 两端带弹性缓冲环/垫
安装位置 可选
符合标准 ISO 21287
活塞杆端部 外螺纹
位置检测 通过接近开关
符号 00991217
派生型 一端活塞杆
工作压力 0.06 MPa ... 1 MPa
工作压力 0.6 bar ... 10 bar
工作模式 双作用
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）
耐腐蚀等级 CRC 2 - 中等耐腐蚀能力
油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L
环境温度 -20 °C ... 80 °C
端位的冲击能量 1 J
6 bar 时的理论力值，返回行程 1057 N
6 bar 时的理论力值，前进行程 1178 N
0 mm 行程的移动质量 140 g
每 10 mm 行程的额外移动质量 16 g
0 mm 行程的基本重量 540 g
每 10 m 行程的附加重量 51 g
安装方式 要么：
带通孔
通过内螺纹安装
气动接口 G1/8
有环螺钉材料 钢
盖子材料 阳极氧化精制铝合金
密封件材料 TPE-U(PUR)
活塞杆材料 高合金钢
缸筒材料 光滑阳极氧化精制铝合金
