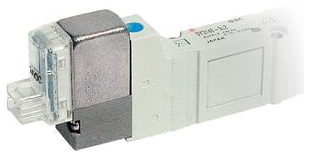

SMC5通电磁阀日本SY7120-5DD-02

SMC5通电磁阀日本SY7120-5DD-02

型号 SY7120-5DD-02

SY3000·5000·7000·9000 系列 5通电磁阀 直接配管型 单体

3通阀和5通阀可混合安装

消耗功率: 0.1 W (带节电回路)

集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

系列7SY7000

机能12位单电控

线圈规格-标准

额定电压5DC24V

导线引出方式DDIN型插座式

LED及过电压保护回路-无指示灯·过电压保护回路

手动操作D压下回转锁定式(旋具操作型)

A·B接管口径021/4

螺纹的种类-Rc

托架-无

阀体形式非插入式

配管种类直接配管型

密封方式弹性密封

先导方式内部先导式

P,R通口接管口径P:1/4,EA/EB:1/8

背压防止阀无背压防止阀

消声器无消声器

保护构造IP65

高使用压力0.7 MPa

使用压力0.15 MPa

大动作频率5 Hz

响应时间31 ms

消耗功率0.35 W

环境温度及使用流体温度-10～50℃

C值(P→A/B) 直接配管型4.1 dm³/(s·bar)

b值(P→A/B) 直接配管型0.23

Cv值(P→A/B) 直接配管型0.93

C值(A/B→E) 直接配管型3.3 dm³/(s·bar)

b值(A/B→E) 直接配管型0.33

Cv值(A/B→E) 直接配管型0.81
