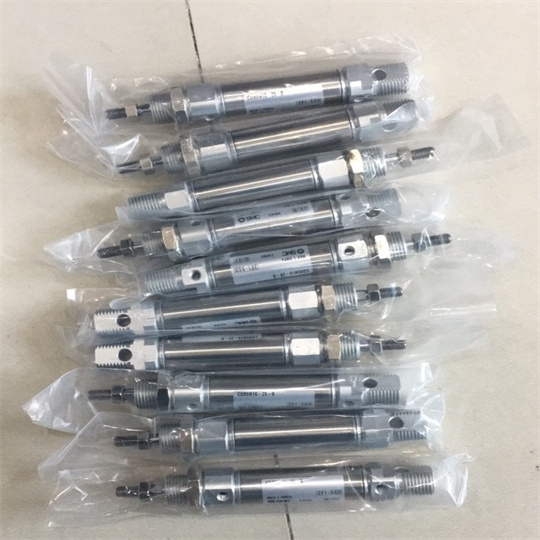

气缸日本SMC CDM2B25-150Z

气缸日本SMC CDM2B25-150Z

型号 CDM2B25-150Z

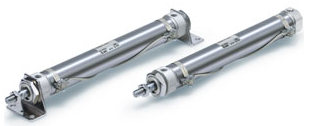

CM2-Z 系列 气缸/标准型 单杆双作用

杆端内螺纹标准化

磁性开关可操作性提高，易于调整位置

设有单耳环型、耳轴型用摆动底座

设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)

带磁性开关 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)

内置磁环D内置磁环

形式-气压式

安装形式B基本型(两侧带凸台)

缸径25缸径 25mm

通口螺纹的种类-Rc

气缸行程150气缸行程 150mm

气缸追记号-橡胶缓冲,杆端外螺纹,无防护套

气缸行程2-无气缸行程2

气缸追记号2-橡胶缓冲,杆端外螺纹,无防护套

摆动底座-无底座

杆端安装件-无支件

磁性开关型号-无磁性开关

磁性开关个数-2个 或 无

配管口径1/8

动作方式单杆双作用

杆端螺纹的种类M

杆端螺纹尺寸M10X1.25

使用压力0.05 MPa

高使用压力1.0 MPa

耐压力1.5 MPa

环境温度-10℃～60℃

给油不给油式

使用活塞速度50～750 mm/s

杆侧缸盖材质铝合金

无杆侧缸盖材质铝合金

缸筒材质不锈钢

活塞杆材质碳钢

活塞材质铝合金

缓冲垫材质树脂

杆端螺母材质碳钢

活塞杆直径10 mm

0.2MPa理论推力IN82.4 N

0.3MPa理论推力IN124 N

0.4MPa理论推力IN165 N

0.5MPa理论推力IN206 N

0.6MPa理论推力IN247 N

0.7MPa理论推力IN288 N

0.8MPa理论推力IN330 N

0.9MPa理论推力IN371 N

1.0MPa理论推力IN412 N

0.2MPa理论推力OUT98.2 N

0.3MPa理论推力OUT147 N

0.4MPa理论推力OUT196 N

0.5MPa理论推力OUT246 N

0.6MPa理论推力OUT295 N

0.7MPa理论推力OUT344 N

0.8MPa理论推力OUT393 N

0.9MPa理论推力OUT442 N

1.0MPa理论推力OUT491 N
