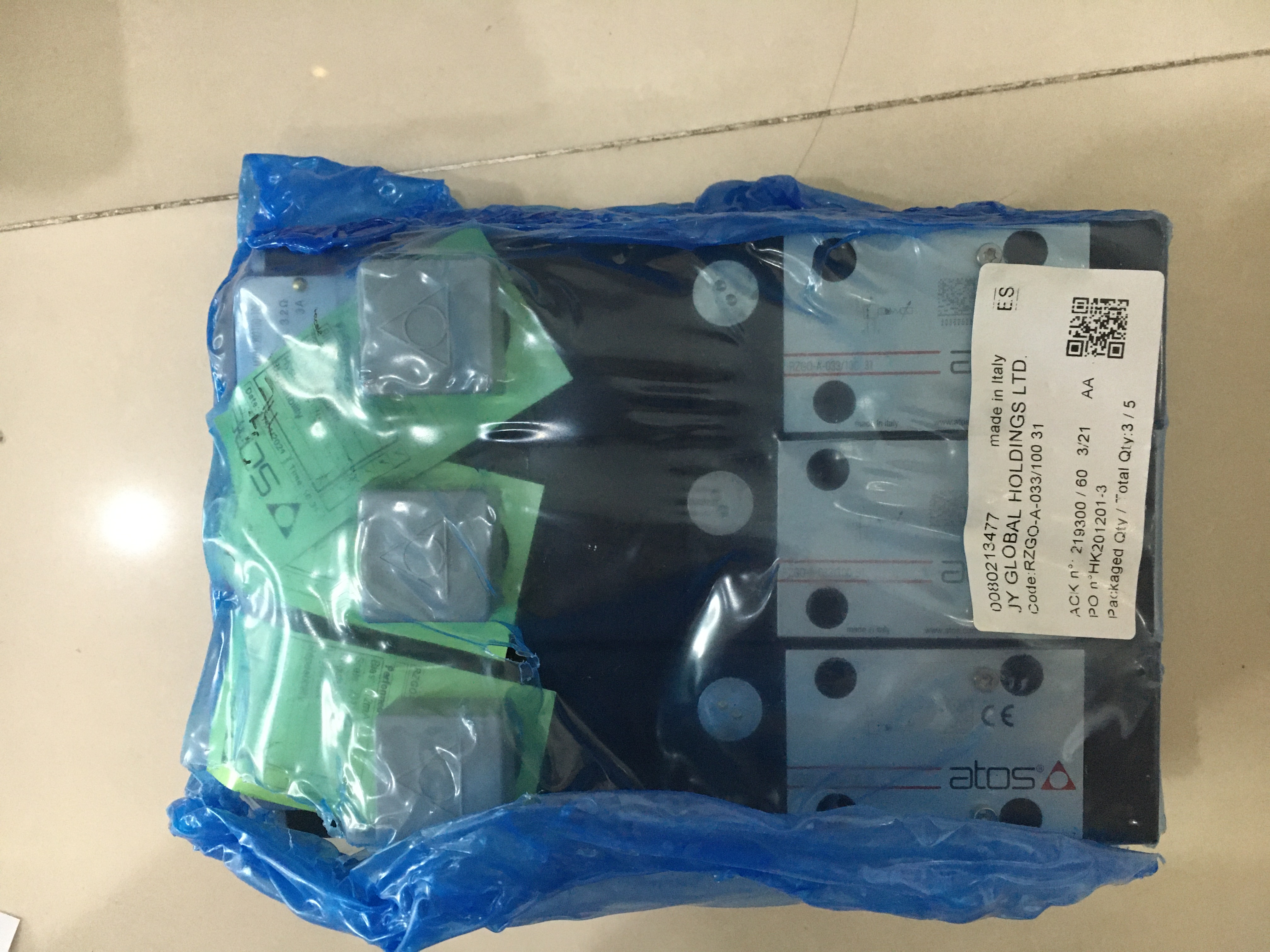

ATOS阿托斯比例减压阀RZGO-REB-P-NP-033/100板式安装

ATOS阿托斯比例减压阀RZGO-REB-P-NP-033/100板式安装

该型号为三通式比例减压阀，先导式，阀的压力调整量与输入电信号成正比，

这些阀有两种安装形式可供选用：

     --R板式安装；--H和K叠加式安装

此类阀与电子放大器协同工作，放大器向比例阀提供适当的驱动电流，以校准阀的调整量，使之与供给放大器的输入信号相对应。

比例式减压阀是通过更换阀芯和缸套来实现进出口不同的压力值，

本身无法调节出口压力值，当进口压力值升高时，出口压力值同时比例升高。

- 基于油温50°C，ISO VG46矿物油

- 安装位置：任意位置

RZMO-A-010/100

RZMO-A-010/210

RZMO-A-010/210/18 20

RZMO-A-010/315

RZMO-A-010/315/18

RZMO-A-010/50

RZMO-A-010/50/18

RZMO-A-030/100 20

RZMO-A-030/210 20

RZMO-A-030/210/18

RZMO-A-030/315

RZMO-AE-010/315 10

RZMO-AE-030/100 40

RZMO-P1-010/100/18/MC 20

RZMO-P1-010/210

RZMO-P3-010/100/AM1NSA

- 底板表面精度：粗糙度指标Ra0.4，平面度0.01/100（ISO 1101标准）

- MTTFd值符合EN ISO 13849标准：75年，见技术样本P007

- 响应时间0-100阶跃信号（取决于安装方式）：≤45

- 滞环：≤0.5%

- 线性度：≤1.0%

- 重复精度：≤0.2%

- 漂移：在△T = 40°C时，零点漂移＜1%

- 环境温度范围：

  R：标准型 = -20°C ~ +70°C  /BT选项 = -40°C ~ +60°C

  REB,RES：标准型 = -20°C ~ +60°C  /BT选项 = -40°C ~ +60°C

- 存储温度范围：

  R：标准型 = -20°C ~ +80°C  /BT选项 = -40°C ~ +70°C

  REB,RES：标准型 = -20°C ~ +70°C  /BT选项 = -40°C ~ +70°C

- 20°C时线圈电阻R：3 ~ 3.3Ω

- 电磁线圈**大电流：2.6A

- **大功耗：R = 30W  REB,RES = 50W
