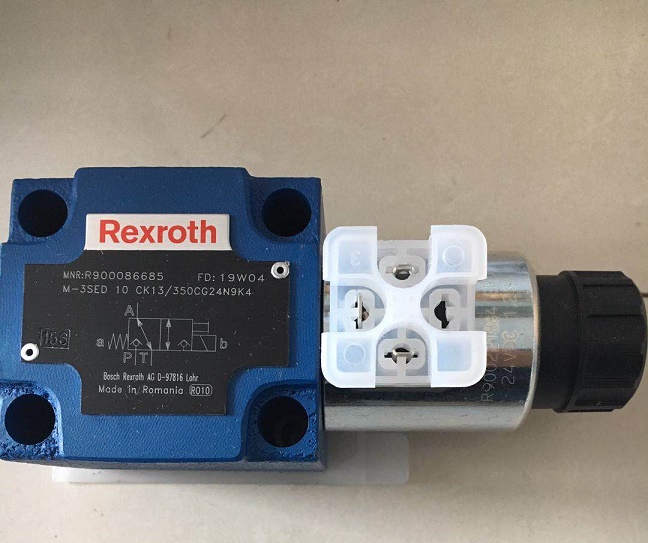

REXROTH方向阀M-3SED6CK13/350CG24N9K4实物

REXROTH方向阀M-3SED6CK13/350CG24N9K4实物

原理:

M-SED型方 向阀是直动截止式电磁方向阀，用于控制油液的流动、停止和方向。

      其组成包括阀体、电磁铁、以及关闭件。

      手动应急操作可在电磁铁不同点的情况下操作阀。

R900566273 M-3SEW6C33/420MG24N9K4

R900566279 M- 3SEW6C33/630MG24N9K4

R900566283 M-3SEW6U33/420MG24N9K4

R900566289 M-3SEW6U3X/630MG24N9K4

R900569794 M-3SEW6U3X/420MG24K4

R900569890 M-3SEW6C3X/420MG24K4

R900570174 M-3SEW6U3X/420MG24N9K4N

R900570516 M-3SEW6U3X/420MG24N9K4/B15

R900571656 M-3SEW6C3X/420MG24N9K4/B20

R900571657 M-3SEW6U3X/420MG24N9K4/B12

R900572095 M-3SEW6U3X/630MG24N9K4/B10

R900573247 M-3SEW6U3X/420MG24N9K4/B10

R900715823 M-3SEW6C3X/630MG24N9K4/B12V

R900727248 M-3SEW6C3X/420MG24N9K4/B08V

特点：

1.直动式电磁方向截止阀；

2.安装面按DIN 24340 A型，不带定位销孔(标准型)；

3.安装面按ISO 4401 和CETOP-RP 121H,带定位销孔；

4.无泄漏；

5.即使长期处于高压状态，仍确保切换灵活；

6.可更换线圈的气隙式直流电磁铁(交流电压整流后可使用)；

7.电磁铁线圈可转过90°；

型号 SED 和 SEW

方向座阀，直动式

规格6和10

安装面按DIN 24340 A型和ISO 4401

闭合端口，无泄漏

可更换线圈的电磁铁

更换线圈时无需打开耐压腔（SED型号）

即使长期处于高压状态，仍确保切换灵活

详解举例：M-3SED6CK1X/350CG24N9K4

工作油口：

3=3通（也有4通）3个工作油口

SED=截止阀

通径：

6=通经为6（有6、10通径）

机能型：

CK=机能符号（有UK、CK、D、Y等）

1X=10至19系列 安装和油口尺寸不变

—带电磁铁操作(在油中切换)；

—通径： 6 ；

—流量：约 25 l/min；

—工作压力 ： 350 bar；

—接口图按 din24 340 a 型；

—iso 4401 和 cetop-rp 121 h ；

—注意：在 2 位 3 通换向座阀中，油口 b 为盲沉孔；

—阀芯：CK 阀芯；

—系列： 1X 系列 10 至 19；

—安装和连接尺寸不变；

—工作压力： 350 bar ；

压力：

350=工作压力至350bar

线圈：

C=可更换线圈的(油浸式)湿式电磁铁

电压：

G24=直流24V（G代表直流、24代表电压；有24VDC、205VDC）

应急操作：

N9=带护罩的手动应急操作（标准）

无代号=（只有N代表带有手动应急操作，无手动应急操作无代号）

电气连接：

K4=电气接线形式,不带插头，独立连接带插座，按DIN EN 175 .01-803。
