产品简介：

日本SMC CM2-Z 系列 气缸/标准型 单杆双作用

型号：CDM2L20-100Z

●杆端内螺纹标准化

●磁性开关可操作性提高，易于调整位置

●设有单耳环型、耳轴型用摆动底座

●设定了杆端安装件、摆动底座安装件的型号(节省分别订购气缸和安装件的时间)

●带磁性开关 (CDM2-Z系列: CDM2，CDM2W，CDM2K，CDM2KW，CDM2R，CDM2RK，CDM2□P，CDBM2)

内置磁环 D 内置磁环

形式 - 气压式

安装形式 L 轴向脚座型

缸径 20 缸径 20mm

通口螺纹的种类 - Rc

气缸行程 100 气缸行程 100mm

气缸追记号 - 橡胶缓冲,杆端外螺纹,无防护套

双行程标记 - 没有双行程标记

气缸行程2 - 无气缸行程2

气缸追记号2 - 橡胶缓冲,杆端外螺纹,无防护套

摆动底座 - 无底座

杆端安装件 - 无支件

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

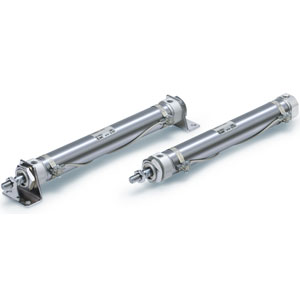

产品图片：

其他特性：

配管口径 1/8

动作方式 单杆双作用

杆端螺纹的种类 M

杆端螺纹尺寸 M8X1.25

使用压力 0.05 MPa

高使用压力 1.0 MPa

耐压力 1.5 MPa

环境温度 -10℃～60℃

给油 不给油式

使用活塞速度 50～750 mm/s

杆侧缸盖材质 铝合金

无杆侧缸盖材质 铝合金

缸筒材质 不锈钢

活塞杆材质 碳钢

活塞材质 铝合金

缓冲垫材质 树脂

杆端螺母材质 碳钢

活塞杆直径 8 mm

0.2MPa理论推力IN 52.8 N

0.3MPa理论推力IN 79.2 N

0.4MPa理论推力IN 106 N

0.5MPa理论推力IN 132 N
