作用分析SMC过滤减压阀AW60-10BE1-R-B

作用分析SMC过滤减压阀AW60-10BE1-R-B

产品简介：

日本SMC AW20-AW60-B 系列 模块式 过滤减压阀(逆流功能可选)

型号：AW60-10BE1-R-B

●过滤器和减压阀一体化，可省空间、省配管

●该减压阀内置能将出口侧压力快速排出的机构

主体大小 60 组合件大小

带逆流功能 - 无逆流功能

螺纹种类 - Rc

接管口径 10 1

可选项a B 带托架

可选项b - 无自动排水器

可选项c E1 输出规格:NPN输出/导线引出规格:配线下引出，无设定螺母(面板安装用)

准标准a - 0.05～0.85MPa设定，聚碳酸酯杯

准标准b R 带排水活门，溢流型，流向:右→左，产品标牌、杯注意指示和压力表的单位表示:Mpa

订制规格 - 标准

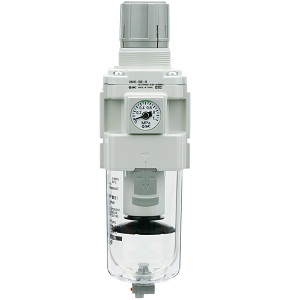

产品图片：

其他特性：

系列 AW

压力表安装角度 压力表安装角度 0°

压力表连接口径 1/8

使用流体 空气

环境温度及使用流体温度 -5～60 ℃

耐压试验压力 1.5 MPa

高使用压力 1 MPa

过滤精度 5 μm

杯体保护罩 标准配备(聚碳酸酯)

结构 溢流型

冷凝水贮留量 45 cm³
