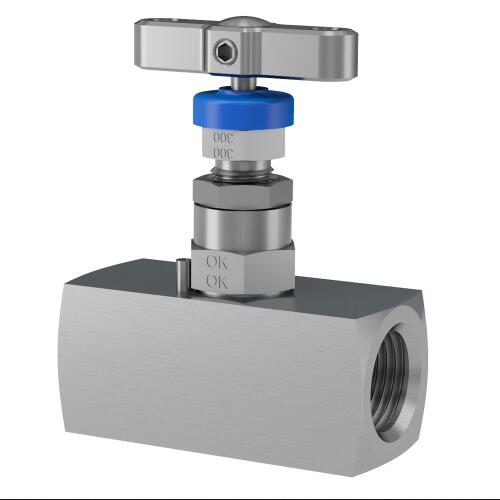

Parker针阀HDS3MSSB安装位置

Parker针阀HDS3MSSB安装位置

  • 所属分类:美国派克PARKER
  • 浏览次数:
  • 发布日期:2023-07-13
  • 产品概述
  • 性能特点
  • 技术参数

Parker针阀HDS3MSSB安装位置

特点一览:

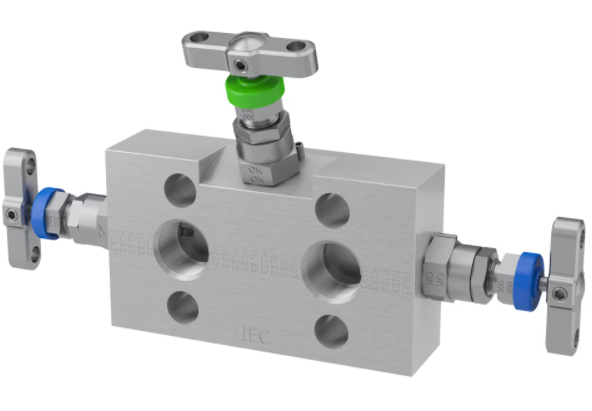

派克的直接安装仪表阀组提供2/3/5阀配置,额定压力高达6,000 psi(414 bar),并有多种材料可供选择。派克阀座标配进口和出口接口连接,符合DIN/IEC 61518标准。阀组到变送器的接口的标配为B型连接,A型为选配。派克的阀组有多种连接类型和尺寸可供选择。

金属对金属阀座,有效提高气密性

• 牢固的防振压盖锁紧螺母

• 阀盖锁销

• 防吹出扭矩后座阀杆

• 配备压盖止推衬套,可进行均匀的填料压缩和紧密密封

• 采用符合人体工程学的T型手柄,具备正向固定功能

• 功能性彩色编码防尘盖便于识别

• 外部可调压盖

• 经退火的密封垫圈可有效提高密封性能

• 有多种接口连接形式,包括整体式卡套接头,可降用户的整体使用成本

• 有多种耐腐蚀材料可供选择

• 阀体和阀盖可溯到原始材料来源

• 阀座主体上均有描述流动路径的线路图

为了实现较高的安全性、稳定性、速度和易安装性,阀座均可配备采用派克A-LOK®(双卡套)或CPITM(单卡套)卡套接头技术的一体式卡套接口。从而降用户的总体成本。作为标准配置,这些直接安装的阀组配备派克独有的PTFree connect™入口连接和其他端口(如排气口)解决方案。用户可使用PTFree connect™系统将管线装配到阀组的任何一个端口上,而无需使用PTFE生胶带或螺纹胶。阀组也可以配备与PTFree connect™的螺纹形式相同的外螺纹接头。它们在出厂时就已安装好,与本体锁定并经过测试。

选件:N/A

派克的仪器仪表阀组可直接安装在一些关键应用的压力或压差(流量)测量装置上,其符合DIN/IEC 61518标准。其主要目的是协助对这些设备进行操作、维护、校准和维修,功能包括隔断&排放、双隔断&排放、隔离&校准、隔断&排放/排液/排气、隔断和平衡。


性能参数:

阀体材料:316 Stainless Steel

阀门数量:3

规格:54 MM CTRS Process Connections

主体类型:Flat Barstock

阀座材料:Metal to Metal

配置:Double Isolate and Equalise

包装材料:PTFE

入口连接:1/2 Inch NPT Female

排气孔尺寸:1/4 Inch NPT Female

出口连接:DIN IEC B Flange

螺栓材料:316 Stainless Steel

工作压力:6000 PSI / 414 BAR

工作温度:PTFE packing: From -54°C to +260°C, From -65°F to +500°F

Graphite packing: From -54°C to +538°C, From -65°F to +1000°F

与流体类型共同使用:General Gaseous and Liquid Media
