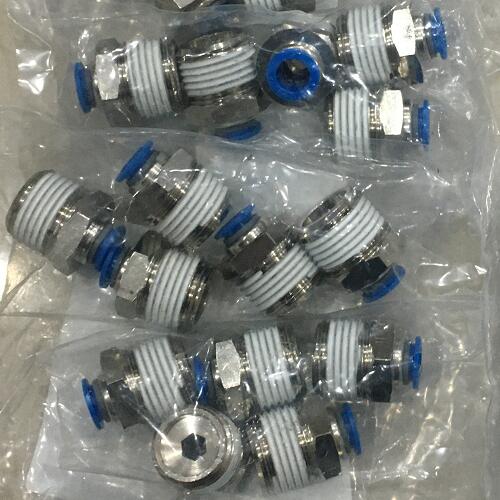

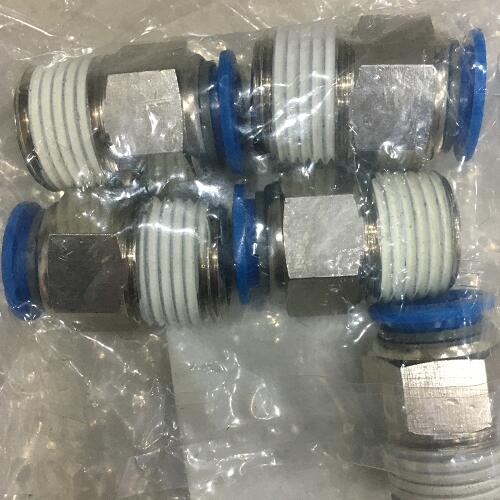

技术介绍FESTO快速接头NPQE-D-R12-Q12-P5

技术介绍FESTO快速接头NPQE-D-R12-Q12-P5

简要说明:

轻松选择合适的接头。Festo 为每一个连接提供的解决方案。

便利的快插接头系统包括1000多个型号的标准和功能性接头。

小型快插接头用于在局促的安装空间内实现的元件密度。

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364 区域 III

洁净室等级 4 级，符合 ISO 14644-1

环境温度 -5 °C ... 60 °C

用于温度达 80°C ，压力达 14 bar 的气动应用场合。

适用气管外径包括 2, 3, 4 和6 mm，可配合连接螺纹：M3, M5,M6, M7, R1/8 和 G1/8

常规 NPQE PEN 适合各种类型的任务。

采用高抗性材料，弹性佳，弯曲半径经过优化，便于安装。在动态应用场合中具备高耐磨性。

NPQE PUN-H 经济型多用途组合，用于常规应用场合。

要确保牢固固定内部密封件并使其免受损坏，气管的切割断面必须平整，并除去毛刺。

1) 将气管插到底。

确保将气管插入内部密封件至关重要。根据气管和密封件的公差位置，

气管与密封件的接触可能会被误认为已插到底部。

轻轻拉动气管，检查气管接头是否固定牢固。

旋入螺钉上的密封件类型 涂敷

工作压力时完整温度范围 -0.095 MPa ... 0.8 MPa

工作压力完整温度范围 -0.95 bar ... 8 bar

工作压力时完整温度范围 -13.775 psi ... 116 psi
