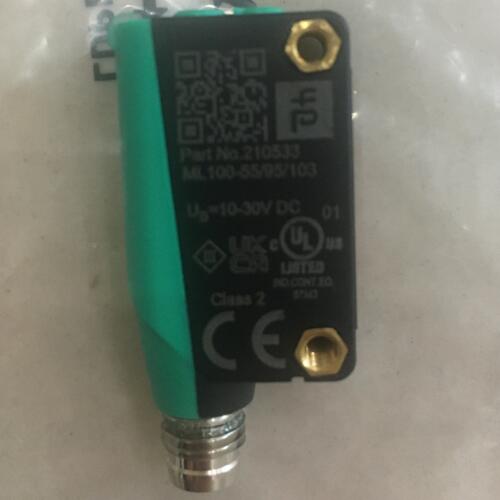

概述P+F反射板型传感器ML100-6-IR/103/115

概述P+F反射板型传感器ML100-6-IR/103/115

参数简介:

开关类型 该传感器的开关类型是可更改的。默认设置为： 亮时接通

信号输出 1 路 PNP 输出，短路保护，反极性保护，集电极开路

电压降 ≤ 1,5 V DC

开关频率 1000 Hz

响应时间 0,5 ms

有效检测距离 0 ... 5 m

反射式光电传感器的前端面与反光板的距离保持在规定的范围内。 4、反射式光电传感器必须安装在没有强光直接照射处，因强光中的红外光将影响接收管的正常工作。

反射板的距离 0,01 ... 5 m

检测范围极限值 7 m

参考目标 H50 反射板

工作指示灯 绿色 LED：通电

功能指示灯 黄色 LED： 接收到光束时亮起 ; 稳定性控制不足时闪烁； 光束中断时关闭

控制元件 灵敏度调节

控制元件 亮时接通/暗时接通转换开关

光源 红外发光二极管

光源类型 调制红外光

偏振滤波片 无

光点直径 大约 500 mm 相距 7 m

发散角 大约 4 °

光学端面 向前直射

发射器和接收器在壳体中对准，使得反射板型光电传感器易于安装。只需将反射板放在对侧，然后使传感器与其对准即可。带偏振滤波功能的标准款将反射板式系统的安装与探测性能结合在一起，即使是反光物体，也能在较远的距离处被探测到。反射板型光电传感器可以探测透明物体，是地探测透明物体的选择。

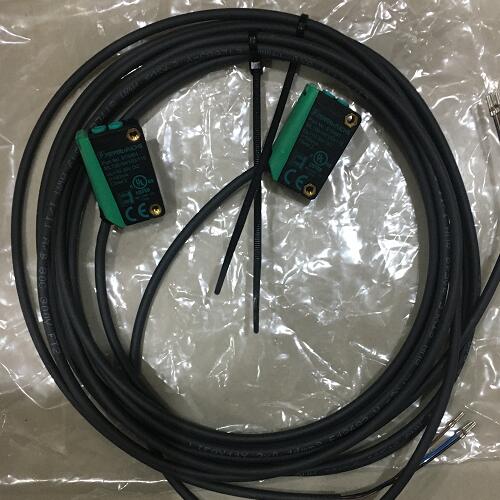

不带偏振滤波片的反射板型光电传感器，塑料外壳，5 m 检测范围，红外光，灵敏度可调，亮通/暗通，直流型，PNP 输出，固定缆线, 方便用户使用的光电传感器系列，适合标准应用, 微型设计, 对环境光不敏感, 金属加固型紧固孔, 使用红外光的型号
