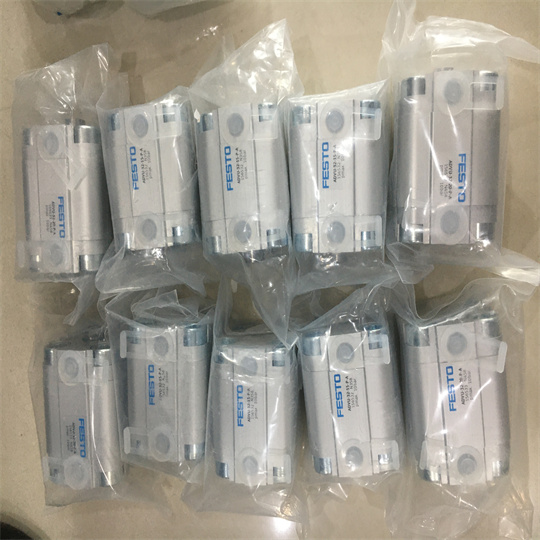

紧凑型气缸

ADN-20-50-I-P-A

536249

GTIN: 4052568087548

ISO 21287

与符合 ISO 15552 的同类标准气缸相比，占用空间高减少 50%

带内螺纹或外螺纹的活塞杆

行程 50 mm

活塞直径 20 mm

活塞杆螺纹 M6

缓冲 两端带弹性缓冲环/垫

安装位置 可选

符合标准 ISO 21287

活塞杆端部 内螺纹

位置检测 通过接近开关

符号 00991217

派生型 一端活塞杆

工作压力 0.06 MPa ... 1 MPa

工作压力 0.6 bar ... 10 bar

工作模式 双作用

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC 2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

洁净室等级 6 级，符合 ISO 14644-1

环境温度 -20 °C ... 80 °C

端位的冲击能量 0.2 J

6 bar 时的理论力值，返回行程 141 N

6 bar 时的理论力值，前进行程 188 N

0 mm 行程的移动质量 30 g

每 10 mm 行程的额外移动质量 6 g

0 mm 行程的基本重量 131 g

每 10 m 行程的附加重量 21 g

安装方式 要么：

带通孔

通过内螺纹安装

带附件

气动接口 M5

有环螺钉材料 钢

盖子材料 阳极氧化精制铝合金

密封件材料 TPE-U(PUR)

活塞杆材料 高合金钢
