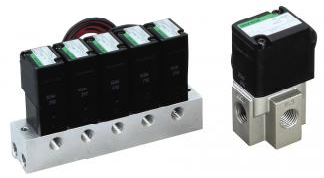

干燥空气用电磁阀

干燥空气用直动式2・3通电磁阀（专用阀）

型号

FGB・FGG・GFGB・GFGG

代替产品：FFB・FFG系列

适用于从大气压露点−60℃的干燥空气至氮气等惰性气体的高耐久直动式电磁阀。采用薄型设计，可节省空间。

行业

特殊用途、搬送

通用规格

项目 FGB

使用流体 干燥空气、惰性气体

Pa（abs）〕

工作压力差

MPa

0～1.4

（因型号不同而有别，请参照各机种规格的高工作压力差）

耐压力（水压） MPa 2.1（仅FGB11・21为1.5）

流体温度 ℃ －10～40（不得冻结）

环境温度 ℃ －20～40

绝缘等级 等级130（B）

阀结构 直动式提升结构

阀座泄漏 cm3/min（ANR） 0.2以下

安装方式 自由

防护等级 相当于IP65（注1）

型号表示例〉

FGB21-6-1-12CRAB-1

机种名称 ：FGB

系列尺寸 ：22mm

动作方式 ：NC（通电时开）型

配管口径 ：Rc 1 / 8

通径 ：φ1.5

阀体・密封件材质组合

阀体-铝、密封件-NBR

线圈选择项 ：直接引线带全波整流器

手动装置 ：手动锁定式

其他选择项 ：带安装板

电压 ：AC100V50/60Hz
