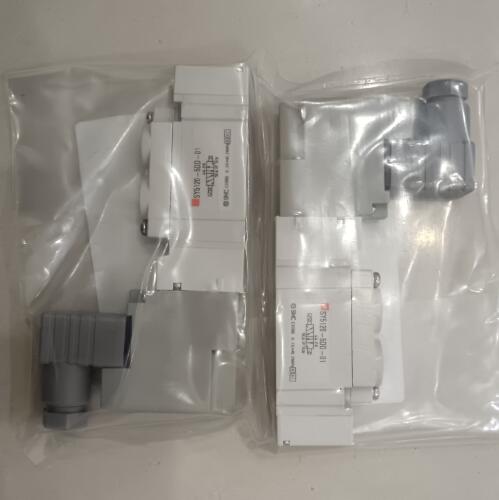

产品解说SMC两位五通电磁阀SY5120-5DD-01

产品解说SMC两位五通电磁阀SY5120-5DD-01

参数作用:

二位五通电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。电磁阀用于控制液压流动方向，机械装置一般都由液压缸控制，所以就会用到电磁阀。 电磁阀的工作原理，电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置运动。这样通过控制电磁铁的电流就控制了机械运动。

3通阀和5通阀可混合安装

电磁阀安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装。 2、电磁阀应在电源电压为额定电压的15%-10%波动范围内正常工作。 3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。 4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。 5、电磁阀当发生故障或清洗时，为系统继续运行，应安装旁路装置。

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

响应时间 19 ms

消耗功率 0.35 W

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 直接配管型 1.9 dm³/(s·bar)
