产品简介：

倍加福P+F模拟量输出信号调节器KCD2-SCD-1

-1通道信号调节器

-24 V直流电源（电源轨）

-电流输出高达900Ω负载

-HART I/P和阀门定位器

-导线断裂监测

-外壳宽度12.5 mm

-根据IEC/EN 61508，达到SIL 2

一般规范

信号类型模拟输出

功能安全相关参数

安全完整性等级（SIL）SIL 2

供给

连接电源导轨或端子9+、10-

额定电压19。。。30伏直流电

波纹≤10%

24 V时额定电流≤30 mA

在20 mA和500Ω负载下功耗≤600 mW

功耗≤700 mW

输入

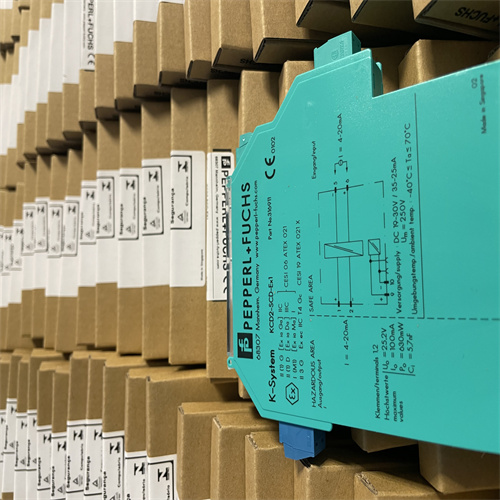

产品图片：

连接侧控制侧

连接端子5-、6+

输入信号4。。。20毫安，限制在约26毫安

控制系统的输入电压开环电压<30 V

电压降约。20 mA时为6 V

输入电阻>100 kΩ，现场接线开路

输出

连接侧现场侧

连接端子1+，2-

20 mA时电压≥18 V

当前4。。。20毫安

加载0。。。900 Ω

纹波20 mV rms

transfer特性

20°C（68°F），4…时的偏差。。。20毫安

<满量程的0.1%，包括非线性和滞后

环境温度<2µA/K（-20…70°C（-4…158°F））的影响；<4µA/K（-40…-20°C（-40…-4°F））

频率范围带宽在0.5 Vss信号0。。。3 kHz（-3 dB）

上升时间10至90%≤10ms

指示器/设置

显示元件LED
